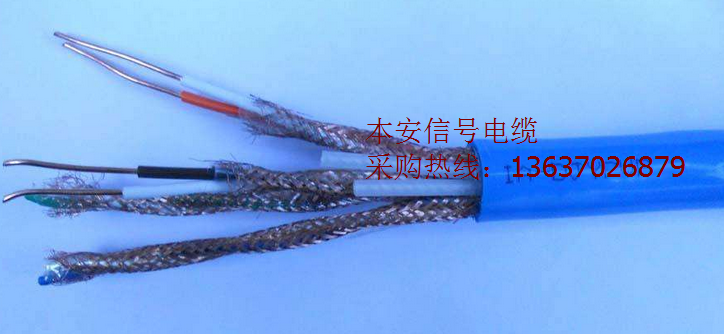

仪表用本安信号电缆

一.名称：仪表用本安信号电缆

二.用途：仪表用本安信号电缆适用于化工、石化、电力、煤气工程、矿山等存在爆炸危险的场合以及其他的防爆安全要求较高场合，传输自动控制信号。

本质安全防爆用集散型仪表信号电缆为低电容、低电感集散型仪表信号电缆，简称本安型DCS电缆，具有优异的屏蔽性能和抗干扰性能，因此防爆安全性能明显高于一般DCS电缆和计算机控制电缆。
三.仪表用本安信号电缆使用条件：
1）交流额定电压U0/U：300/500V
2）导体线芯***高工作温度：聚乙烯绝缘　　 　　　　70℃
交联聚乙烯绝缘 　　　　90℃
无卤低烟阻燃聚烯烃 　　　70℃
无卤低烟阻燃脚联聚烯烃 90℃和125℃两种

３）***低环境温度：固定敷设-40℃；非固定敷设-15℃。
4）安装敷设温度：不低于0℃。
5）电缆允许***小弯曲半径：非铠装、联锁或编织铠装电缆不小于电缆外径6倍；
铜带屏蔽或钢丝钢带缠绕铠装不小于电缆外径的12倍。

四.仪表用本安信号电缆型号、名称：见表1
表1

型号	名称
IJYPVP	铜芯聚乙烯绝缘聚氯乙烯护套铜丝编织分屏总屏本安用DCS电缆
IJYPVRP	铜芯聚乙烯绝缘聚氯乙烯护套铜丝编织分屏总屏本安用DCS软电缆
IJYPLVPL	铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安用DCS电缆
IJYPLVRPL	铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安用DCS软电缆
IJYP2VP2	铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带分屏铜带总屏本安用DCS电缆
IJYP2VRP2	铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带分屏铜带总屏本安用DCS软电缆
IJYJPVP	铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏总屏本安用DCS电缆
IJYJPVRP	铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏总屏本安用DCS软电缆
IJYJPLVPL	铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安用DCS电缆
IJYJPLVRPL	铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安用DCS软电缆
IJYJP2VP2	铜芯交联聚乙烯绝缘聚氯乙烯护套铜塑复合带分屏铜带总屏本安用DCS电缆
IJYJP2VRP2	铜芯交联聚乙烯绝缘聚氯乙烯护套铜塑复合带分屏铜带总屏本安用DCS软电缆
WDZIJYDPYDP	铜芯无卤低烟阻燃聚烯烃绝缘和护套铜丝编织分屏总屏本安用DCS电缆
WDZIJYDPYDRP	铜芯无卤低烟阻燃聚烯烃绝缘和护套铜丝编织分屏总屏本安用DCS软电缆
WDZIJYDPLYDPL	铜芯无卤低烟阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏本安用DCS电缆
WDZIJYDPLYDRPL	铜芯无卤低烟阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏本安用DCS软电缆
WDZIJYDP2YDP2	铜芯无卤低烟阻燃聚烯烃绝缘和护套铜塑复合带分屏铜带总屏本安用DCS电缆
WDZIJYDP2YDRP2	铜芯无卤低烟阻燃聚烯烃绝缘和护套铜塑复合带分屏铜带总屏本安用DCS软电缆

注：1、基本型号中绝缘及护套材料还有YDJ无卤低烟阻燃交联聚烯烃。
2、需镀锌铜丝编织屏蔽将型号中“P"改写成“P1"。
技术参数：见表2
表2

性能参数	单位	指标
		标称截面（mm2）
		0.5	0.75	1.0	1.25	1.5	2.5
工作电容(1kHZ)	ρF/m	≤60	≤70		≤80		≤90
电容不平衡	ρF/m	≤1
分布电感(1kHZ)	μH/m	≤0.6
感阻比	μH/Ω	≤15	≤25		≤35		≤50
电磁干扰感应电压（干扰磁场400A/m）	mV	≤5
静电感应电压（静电电压20kV）	V	≤1
辐射场透入强度（干扰场200MHZ，120dB）	dB	≤66
20℃时绝缘电阻	MΩ·km	≥5000(阻燃型≥1000)
试验电压（5min）	V	2000
阻燃特性（按GB12666.5--1990试验）		A或B类

规格、结构尺寸及计算重量
1）对绞式IJYPVP、IJYPVRP、IJYPLVPL、IJYPLVRPL、IJYP2VP2、IJYP2VRP2、IJYJPVP、IJYJPVR、IJYJP1VPL、IJYJP1VRPL、IJYJP2VP2、IJYJP2VRP2、IJYDPYDP、IJYDPYDRP、IJYDPLYDPL、IJYDPLYDRPL、IJYDP2YDP2、IJYDP2YDRP2
