ABHBRP AFHBRP玻璃丝编织耐火电缆
ABHBRP AFHBRP玻璃丝编织耐火电缆产品说明：
用途：
ABHBRP AFHBRP玻璃丝编织耐火电缆适用于交流额定电压0.6/1kV及以下，高温环境中的型号检测及电力传输。尤其适用于消防与保安系统的系统保护回路的控制及动力传输。
ABHBRP AFHBRP玻璃丝编织耐火电缆的特征是：能在1000℃下使用90分钟，维持在火灾状况下给消防、救生设备和保安系统供应电能，以减少人员伤亡和降低救援难度 ABHBRP,AFHBRP高温防火电缆
我公司该产品被评为省级高新技术产品。
执行标准：
QB/TWB2008-6
耐火特性试验方法执行GB12666.6-90（等效采用IEC331）
使用特性：
1、长期使用工作温度：200℃；短期使用1000℃，90分钟
2、额定电压Uo/U：450/750V、600/1000V
3、***低环境温度：固定敷设－60℃，非固定敷设－20℃
4、***小弯曲半径：非铠装电缆不小于电缆外径的的10倍，铠装电缆不小于电缆外径的12倍。ABHBRP AFHBRP玻璃丝编织耐火电缆
ABHBRP,AFHBRP高温防火电缆
ABHBRP AFHBRP玻璃丝编织耐火电缆主要技术指标：
性能项目 | 单位 | 技术指标 |
试验电压 | kV | 3.5/5min |
绝缘电阻 | MΩ/km | 500 |
耐火特性 | - | GB12666.6 A类或B类 |
阻燃特性 | - | GB12666.5 A类或B类 |
项 目 | 代号 | 含义说明 |
系列代号 | NH | 防火电缆 |
绝缘材料 | F | 防火绝缘材料 |
屏蔽材料 | / | 无屏蔽可省略 |
护套材料 | F | 聚全氟乙丙烯 |
铠装材料 | 2232 | 钢带铠装 |
导体种类 | A | 单股导体 |

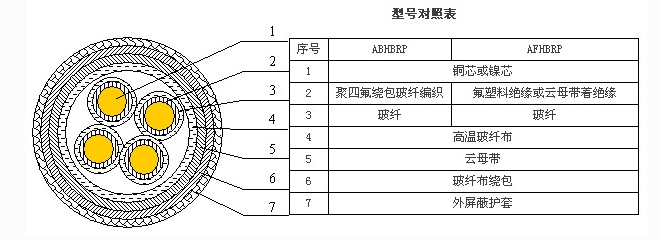

ABHBRP、AFHBRP型防火电缆结构
一种使用温度－40℃～500℃
一种使用温度40℃～800℃
电缆结构参数：
序号 | 芯数×标称截面 | 芯数（根/直径） | 电缆***大外径 | 计算重量（dg/dm） | ||
ABHBR | ABHBRP | ABHBR | ABHBRP | |||
1 | 3×1.5 | 32/0.25 | 10.2 | 10.9 | 135.2 | 167 |
2 | 3×2.5 | 49/0.25 | 11.1 | 11.9 | 169.6 | 205 |
3 | 3×4 | 56/0.30 | 13.4 | 14.0 | 267.0 | 301.5 |
4 | 3×6 | 84/0.30 | 15.6 | 16.4 | 357.2 | 424.5 |
5 | 3×10 | 84/0.40 | 18.7 | 19.6 | 541.4 | 624.4 |
6 | 3×16 | 126/0.40 | 22.5 | 23.4 | 812.0 | 908.8 |
7 | 3×25 | 196/0.40 | 27.5 | 28.7 | 1220 | 1405 |
8 | 3×35 | 276/0.40 | 32.1 | 33.9 | 1635 | 1851 |
9 | 3×2.5+1×1.5 | 49/0.25 | 12.2 | 12.9 | 2118.8 | 251 |
10 | 3×4+1×1.5 | 56/0.30 | 14.0 | 14.9 | 301.0 | 345.4 |
11 | 3×6+1×2.5 | 84/0.30 | 16.4 | 17.6 | 411.2 | 483 |
12 | 3×10+1×4 | 84/0.40 | 19.7 | 20.5 | 634.5 | 719.6 |
13 | 3×16+1×10 | 126/0.40 | 24.3 | 25.6 | 994 | 1154 |
14 | 3×25+1×16 | 196/0.40 | 29.2 | 30.5 | 1473 | 1667 |
15 | 3×32+1×16 | 276/0.40 | 35.1 | 36.4 | 1952 | 2150 |
