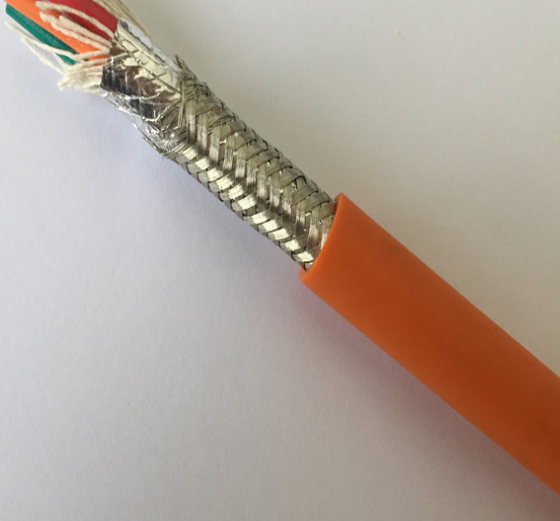

丁晴耐寒软电缆KYJDRP-4*4mm2
丁晴耐寒软电缆KYJDRP-4*4mm2适用于交流额定电压450/750V及以下控制、监控回路、各种移动电器、无线电设备和照明灯座接线用以及保护线路等要求在低温下运行的场合
一、丁晴耐寒软电缆KYJDRP-4*4mm2生产执行标准
企业标准及JB1170-75标准
二、丁晴耐寒软电缆KYJDRP-4*4mm2使用条件
1、电线导体长期工作温度：交联聚乙烯绝缘不超过90℃,聚氯乙烯绝缘不超过 70℃。
2、电线***低环境温度为-15℃；
3、允许弯曲半径一般应不小于电缆外径的8倍，软结构电缆应不小于电缆外径的6倍
三、电缆型号
序 号 | 型 号 | 电 缆 名 称 | 敷设方法 |
1 | RDD | 铜芯丁腈复合物绝缘丁腈复合物护套软电线 | 移动场合 |
2 | RDS | 铜芯丁腈复合物绝缘对绞型软线 | 移动场合 |
3 | RDDP | 铜芯丁腈复合物绝缘丁腈复合物护套铜丝编织屏蔽软电缆 | 移动场合 |
4 | KDD | 铜芯丁腈复合物绝缘丁腈复合物护套控制电缆 | 移动场合 |
5 | KYJD | 铜芯交联聚乙烯绝缘丁腈复合物护套控制电缆 | 固定敷设 |
6 | KYJDP | 铜芯交联聚乙烯绝缘铜丝编织屏蔽丁腈复合物护套控制电缆 | 固定敷设 |
7 | KYJDR | 铜芯交联聚乙烯绝缘丁腈复合物护套控制软电缆 | 移动场合 |
8 | KYJDRP | 铜芯交联聚乙烯绝缘铜丝编织屏蔽丁腈复合物护套控制软电缆 | 移动场合 |
四、丁晴耐寒软电缆KYJDRP-4*4mm2技术指标
标称截面(m㎡) | 导体结构根数/直径(mm) | 20℃导体电阻(Ω/km) | |
不镀锡 | 镀锡 | ||
0.3 | 16/0.15 | 69.2 | 71.2 |
0.4 | 23/0.15 | 48.2 | 49.6 |
0.5 | 1/0.80 | 36.0 | 36.7 |
16/0.20 | 39.0 | 40.1 | |
0.75 | 1/0.97 | 24.5 | 24.8 |
7/0.37 | 24.5 | 24.8 | |
24/0.20 | 26.0 | 26.7 | |
1.0 | 1/1.13 | 18.1 | 18.2 |
7/0.43 | 18.1 | 18.2 | |
32/0.20 | 19.5 | 20.0 | |
1.5 | 1/1.38 | 12.1 | 12.2 |
7/0.52 | 12.0 | 12.2 | |
30/0.25 | 13.3 | 13.7 | |
2.5 | 1/1.78 | 7.41 | 7.56 |
7/0.68 | 7.41 | 7.56 | |
19/0.41 | 7.41 | 7.56 | |
49/0.26 | 7.98 | 8.21 | |
4 | 1/2.25 | 4.61 | 4.70 |
7/0.85 | 4.61 | 4.70 | |
19/0.52 | 4.61 | 4.70 | |
56/0.30 | 4.95 | 5.09 | |
6 | 1/2.76 | 3.08 | 3.11 |
7/0.85 | 3.08 | 3.11 | |
19/0.52 | 3.08 | 3.11 | |
84/0.30 | 3.30 | 3.39 | |
10 | 7/1.35 | 1.83 | 1.84 |
49/0.52 | 1.83 | 1.84 | |
84/0.40 | 1.91 | 1.84 | |
五、交货长度
1、成圈长度为100m，成盘长度应不小于100m。
2、24芯及以下：允许长度应不小于20m的短段电缆交货，其数量应不超过交货总长度的5%。
3、24芯以上：允许长度不小于20m的短段电缆交货，其数量则不超过交货总长度的10%。
4、允许根据双方协议长度交货
