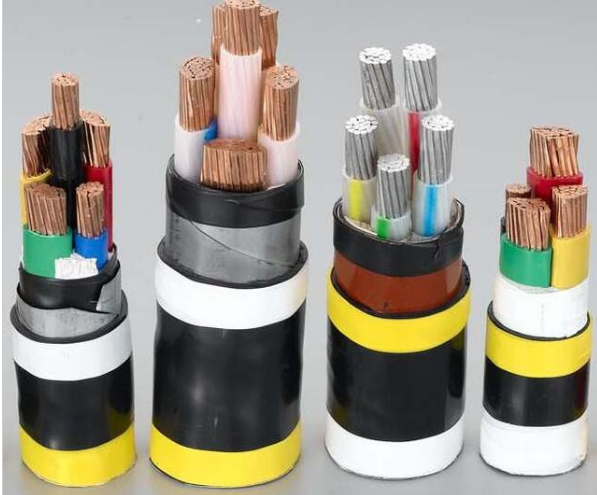

电力电缆VV22 VLV22

额定电压3.3/6kV及以下聚氯乙烯绝缘电力电缆， 电力电缆VV22 VLV22广泛应用于供电、建筑、矿山、核电站、机场及城市电网中。
 电力电缆VV22 VLV22使用特性：
1、电缆导体长期允许工作温度不超过70℃。
2、短路时（***长持续时间不超过5S）电缆导体的***高温度不超过160℃。
3、敷设电缆时的环境温度应不低于0℃，***小弯曲半径应不小于电缆外径的10倍。

电缆型号、名称和用途



型号	名称	使用范围
VV   VLV  VVR VY   VLY	聚氯乙烯绝缘聚氯乙烯护套电力电缆 聚氯乙烯绝缘聚乙烯护套电力电缆	敷设在室内、隧道及管道中，电缆不能承受机械外力作用
VV22  VVR22 VLV22 VV23 VVR23  VLV23	聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆 聚氯乙烯绝缘聚乙烯护套钢带铠装电力电缆	敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用

型号中L代表铝芯电缆          R 代表柔软电缆
脚标22代表钢带铠装聚氯乙烯护套
脚标23代表钢带铠装聚乙烯护套
电缆的芯数及截面、执行标准


型号		规格截面			执行标准
铜芯	铝芯	芯数	电压
			0.6/1kV	3.6/6kV
VV VVR	VLV	1 2 3 4 5 3+1 3+2 4+1	1.5-630	10-300	GB/T12706-2008
VY	VLY
VV22  VVR22	VLV22
VV23 VVR23	VLV23

电缆的外径尺寸参考值


序号	规格	1芯	2芯		3芯		4芯		5芯
			非铠装	铠装	非铠装	铠装	非铠装	铠装	非铠装	铠装
1	1.5	6	10	/	11	/	11	/	12	/
2	2.5	6	11	/	11	/	12	13	13	14
3	4	7	13	16	13	17	15	18	16	19
4	6	8	14	17	14	18	16	19	17	20
5	10	9	17	20	17	21	19	22	21	24
6	16	10	19	22	19	23	22	25	24	27
7	25	11	21	24	22	26	25	28	27	31
8	35	12	23	26	24	28	27	31	30	33
9	50	14	22	26	26	29	29	34	35	40
10	70	16	24	29	27	34	33	38	40	45
11	95	18	28	33	32	38	37	43	46	52
12	120	20	30	35	35	41	41	46	50	56
13	150	23	33	38	39	45	45	50	55	61
14	185	25	37	42	44	49	50	55	62	67
15	240	28	/	/	48	55	60	62	70	76

表2

序号	规格	3+1芯		3+2芯		4+1芯
		非铠装	铠装	非铠装	铠装	非铠装	铠装
1	2.5	12	/	13	/	14	/
2	4	15	17	16	18	16	19
3	6	16	19	17	20	17	20
4	10	19	21	21	23	21	23
5	16	22	24	24	26	24	26
6	25	25	27	27	29	27	30
7	35	25	29	30	31	30	32
8	50	28	32	32	37	34	39
9	70	31	36	37	42	39	44
10	95	36	41	42	47	44	49
11	120	40	45	46	52	48	54
12	150	44	48	50	56	53	58
13	185	48	53	56	62	59	65
14	240	55	59	63	69	66	72
