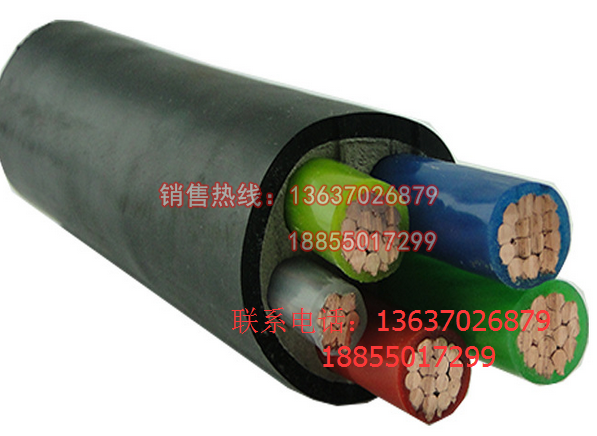

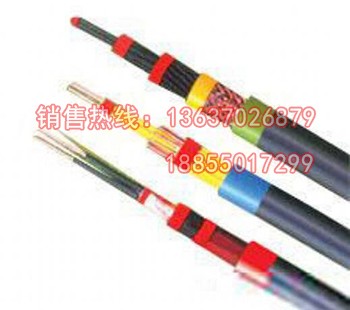

NH-VV  NH-VV22耐火低压电力电缆

    产品用途：NH-VV  NH-VV22耐火低压电力电缆主要特点是不易着火或着火后火焰蔓廷较慢并能控制，在一定范围内，它可避免电线电缆着火燃烧而造成的重大灾害，减小损失。按电缆的阻燃水平，阻燃电缆分为A类、B类、C类三级，其中A类阻燃性能优。阻燃电线电缆适用于电缆敷设程度较高的火电站、核电站、大型式矿企业、高层建筑、地铁、地下隧道、船舶和海上石油钻井井平台等场所。

适用范围：NH-VV  NH-VV22耐火低压电力电缆适用于工频额定电压0.6/1KV及以下配电线路或工业装置中有耐火要求的固定敷设场所使用。

NH-VV  NH-VV22耐火低压电力电缆使用特性：

1、工频额定电压Uo/U：0.6/1KV

2、电缆掉体的***高允许长期工作温度70℃/90℃

3、短路时（***长持续时间不长过5S）电缆导体***高允许温度PVC：导体截面≤300mm2-160℃/140℃

4、电缆弯曲半径：多芯电缆不小于电缆外径的15倍，单芯电缆不小于电缆外径的20倍。

在空气中敷设：

1、单芯电缆平行敷设时中心距离，185mm2及以下为电缆直径的2倍，240mm2及以上为90mm。

2、周围环境温度：40oC。

3、导电线芯***高允许工作温度：90oC

4、不同环境温度下载流量的校正系数(见表)

直埋敷设：

1、单芯电缆不接触敷设时，中心距离为电缆直径的2倍。

2、土壤温度：25oC

3、导电线芯***高允许工作温度：90oC

4、土壤热阻系数：1.0oC.m/W。

5、直埋深度：≥0.7M。

6、基础为硬基，电缆上有盖板。

7、凡在0℃以下不得在户外安装电缆（在加温情况下可安装）

8、不同环境温度下载流量的校正系数(见表)

环境温度 20oC 25oC 30oC 35oC 40oC 45oC

校正系数(空气中) 1.29 1.22 1.15 1.08 1 0.91

校正系数(土壤中) 1.04 1 0.96 0.92 0.87 -

1、 NH-VV  NH-VV22耐火低压电力电缆型号和规格

电缆型号如表1

型号 名称

NH—VV 聚氯乙烯绝缘和护套耐火电力电缆

NH-VV22 聚氯乙烯绝缘和护套钢带铠装耐火电力电缆

注：单芯用于交流系统，采用铝带铠装

 聚氯乙烯绝缘护套耐火电力电缆电缆规格如表2

型号 芯数 导电线芯标称截面（mm2）

NH-VV 1 1.5-300

NH-VV22 10-180

NH-VV 2 1.5-185

NH-VV22 4-185

NH-VV 3 1.5-240

NH-VV22 2.5-240

NH-VV 4 2.5-240

NH-VV22 2.5-150

NH-VV 3+1 4-240

NH-VV22 4-240

NH-VV 5 2.5-120

NH-VV22 2.5-120

产品功能：耐火电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，还可在燃烧状况下仍能保持一定时间的安全运行，以保证火灾情况下救火和员撤离正常进行。根据耐火电缆不同的耐火水平，耐火电缆分成A类及B类二个级别。根据不同的使用要求，可选择不******别的耐火电缆。

产品参数：

导体标称截面 绝缘厚度 护套厚度 电缆近似外径  NH-VV

NH-VV22 电缆近似重量NH-VV

NH-VV22 导体直流电阻 试验电压 电缆载流量

在空气中 直埋土壤中

mm 2 mm mm mm kg/km Ω/km KV A A

4×1.5 0.7 1.5 12.5 172 ≤ 12.1 3.5 21 26

4×2.5 0.7 1.5 13.5 222 ≤ 7.41 3.5 28 35

4×4 0.7 1.5 14.6 291 ≤ 4.61 3.5 37 46

4×6 0.7 1.5 16.5 411 ≤ 3.08 3.5 47 56

4×10 0.7 1.5 19.6 595 ≤ 1.83 3.5 64 76

4×16 0.7 2 22.2 852 ≤ 1.15 3.5 84 98

4×25 0.9 2 26.3 1288 ≤ 0.727 3.5 115 126

4×35 0.9 2 29.1 1699 ≤ 0.524 3.5 141 152

4×50 1 2 33.0 2257 ≤ 0.387 3.5 172 181

4×70 1.1 2 38.5 3191 ≤ 0.268 3.5 218 222

4×95 1.1 2.5 43.2 4291 ≤ 0.193 3.5 369 267

4×120 1.2 2.5 48.0 5387 ≤ 0.153 3.5 313 305

4×150 1.4 3 52.9 6597 ≤ 0.124 3.5 359 344

4×185 1.6 3 58.9 8228 ≤ 0.0991 3.5 405 383

4×240 1.7 3 66.1 10678 ≤ 0.0754 3.5 451 422

4×400 1.8 3.5 72.8 13273 ≤ 0.0601 3.5 497 461
