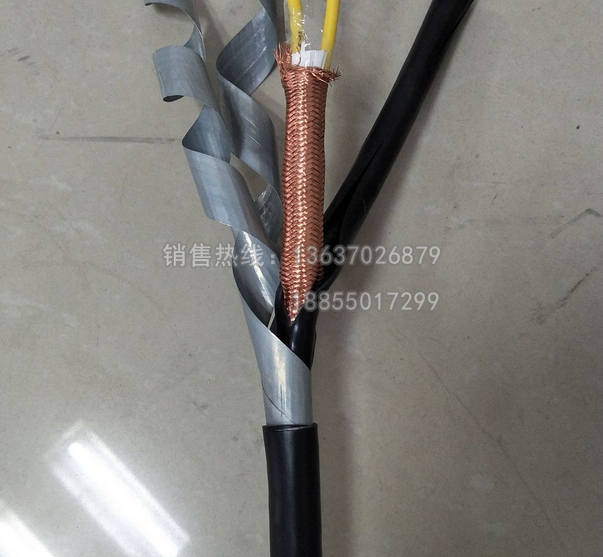

WLD-KJEGP2-22低烟无卤控制电缆

   一.WLD-KJEGP2-22低烟无卤控制电缆产品，适用于地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等电缆阻燃特性，要求高 的场合电缆的无卤低烟、低卤低烟特性，当火灾发生时蔓延速度慢、烟浓度低、可见度高、有害气体释放量小、便于人员撤离。

　　二.低烟无卤电缆指不含卤素(F、Cl、Br、I、At)、不含铅镉铬***等环境物质的胶料制成的燃烧时不会发出有毒烟雾(如：卤化氢、一氧化碳、二氧化碳等)的环保型电缆。

　　其中卤素指针为：所有卤素的值≦50PPM(根据法规PREN 14582)

　　燃烧后产生卤化氢气体的含量<100PPM(根据法规EN5067-2-1)

　　燃烧后产生的卤化氢气体溶于水后的PH值≧4.3(弱酸性) (根据法规EN-50267-2-2)

　　产品在密闭容器中燃烧后透过一束光线其透光率≧60%(根据法规EN-50268-2)

　　Pb<90PPM，Cd、Cr6+、Hg、PBBs、PBDEs均小于5PPM

　三.　WLD-KJEGP2-22低烟无卤控制电缆用途：

　　四.WLD-KJEGP2-22低烟无卤控制电缆该产品阻燃性能优越，燃烧时烟度甚少，无腐蚀性气体逸出，广泛应用于核电站、地铁车站、电话交换机及计算机控制中心、高层建筑大楼、宾馆、广播电视台、重要军事设施、石油平台等，以及人员较集中，空气密度低的场所。

　　特性：低烟无卤电缆

 (1) 抗张强度比一般PVC电线大：一般PVC电线抗张强度大于1.05Kgf/mm2，而低烟无卤电线抗张强度大于1.2Kgf/mm2；

　　(2) 具有良好的耐候性(-30℃~105℃)；

　　(3) 具备良好的柔软度(硬度为80—90)；

　　(4) 具有非移性(因为此产品配方中不用添加可塑剂，故不会有移形性)；

　　(5) 燃烧时不会产生有毒黑烟(会产生少量白色烟雾)；

　　(6) 具有较高的体积电阻率：PVC电线一般为1012~1015Ω/cm3，低烟无卤电线大于1016Ω/cm3；

　　(7) 具有良好的耐高压特性：PVC电线一般耐10KV以上，而低烟无卤电线高达15KV以上；

　　(8) 具有良好的弹性和粘性。

　　3. 低烟无卤线材配方添加材料：

　　(1) 选用线型PE及弹性PE为主要树脂，阻燃材料选用三种含结晶水的金属氧化物：分别为在200℃、300℃、300℃以上失去结晶水。

六.WLD-KJEGP2-22低烟无卤控制电缆基本型号及名称

型号         名称

DLD-KVV 铜芯低烟低卤聚氯乙烯绝缘和护套控制电缆

DLD-KVVP        铜芯低烟低卤聚氯乙烯绝缘和护套铜网编织屏蔽控制电缆

DLD-KVV22      铜芯低烟低卤聚氯乙烯绝缘和护套钢带铠装控制电缆

WLD-KJEG        铜芯无卤低烟交联聚烯烃绝缘热固性护套控制电缆

WLD-KJEGP     铜芯无卤低烟交联聚烯烃绝缘热固性护套铜网屏蔽控制电缆

WLD-KJEGP2-22      铜芯无卤低烟交联聚烯烃绝缘热固性护套铜带屏蔽钢带铠装控制电缆

WLD-KJES        铜芯无卤低烟交联聚烯烃绝缘热塑性护套控制电缆

WLD-KJESP      铜芯无卤低烟交联聚烯烃绝缘热塑性护套铜网屏蔽控制电缆

WLD-KJES22    铜芯无卤低烟交联聚烯烃绝缘热塑性护套钢带铠装控制电缆

DLD-KSF  铜芯低烟低卤热塑性绝缘热塑体护套控制电缆

DLD-KSFP         铜芯低烟低卤热塑性绝缘热塑体护套铜网屏蔽控制电缆

DLD-KSFP2-22 铜芯低烟低卤热塑性绝缘热塑体护套铜带屏蔽钢带铠装控制电缆

产品名称:低烟低卤、低烟无卤阻燃型交联聚烯烃绝缘控制电缆

产品说明:

七.WLD-KJEGP2-22低烟无卤控制电缆产品特点及用途

本产品适用于交流额定电压450/750V及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等对电缆阻燃特性要求高的场合。电缆的无卤低烟、低卤低烟特性，当火灾发生时，蔓延速度慢，烟浓度低，可见度高，有害气体释放量小，便于人员撤离。燃烧气体的腐蚀性小，也避免了对仪器设备的损害，低卤、无卤的特性，使得电缆材料在耐老化和耐紫外线及其它辐照性能大大提高，从而延长电缆的使用寿命。

产品执行标准

GB9330-88　Q/WTL11-2003

使用特性

1.电缆额定电压UO/U:450/750V，交流聚烯烃UO/U为0.6/1KV

2.电缆长期工作温度为：-20℃－90℃，-40℃－105℃

3.推荐弯曲半径：无铠装电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。

主要技术指标

1.电缆应经受环境温度下工频电压试验3kV，5min不击穿

2.电缆的透光率应符合下表

电缆外径　D（mm）透光率（%）≥电缆外径　D（mm）透光率（%）≥D>40705

3.电缆的不延燃性（阻燃特性）:应通过GB12666.5-90中B类成束燃烧试验。单根电线电缆垂直燃烧试验应通过GB12666.2-90

4.卤酸气体释放量，符合IEC754-1

5.燃烧气体的PH值和导电率，符合IEC754-2　PH≥4.3　电导率≤10μS/mm。
