阻燃低烟无卤安装线WDZ-RYY

 阻燃低烟无卤安装线WDZ-RYY  适用于交流额定电压450/750V及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等对电缆阻燃特性要求高的场合。电缆的无卤低烟、低卤低烟特性，当火灾发生时，蔓延速度慢，烟浓度低，可见度高，有害气体释放量小，便于人员撤离。燃烧气体的腐蚀性小，也避免了对仪器设备的损害，低卤、无卤的特性，使得电缆材料在耐老化和耐紫外线及其它辐照性能大大提高，从而延长电缆的使用寿命。

 阻燃低烟无卤安装线WDZ-RYY 产品执行标准

GB9330-88　Q/WTL11-2003
 阻燃低烟无卤安装线WDZ-RYY 使用特性
1.电缆额定电压UO/U:450/750V，交流聚烯烃UO/U为0.6/1KV
2.电缆长期工作温度为：-20℃－90℃，-40℃－105℃
3.推荐弯曲半径：无铠装电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
 阻燃低烟无卤安装线WDZ-RYY  主要技术指标
1.电缆应经受环境温度下工频电压试验3kV，5min不击穿
2.电缆的透光率应符合下表
电缆外径　D(mm)透光率(%)≥电缆外径　D(mm)透光率(%)≥D>40705 3.电缆的不延燃性(阻燃特性):应通过GB12666.5-90中B类成束燃烧试验。单根电线电缆垂直燃烧试验应通过GB12666.2-90
4.卤酸气体释放量，符合IEC754-1
5.燃烧气体的PH值和导电率，符合IEC754-2　PH≥4.3　电导率≤10μS/mm。

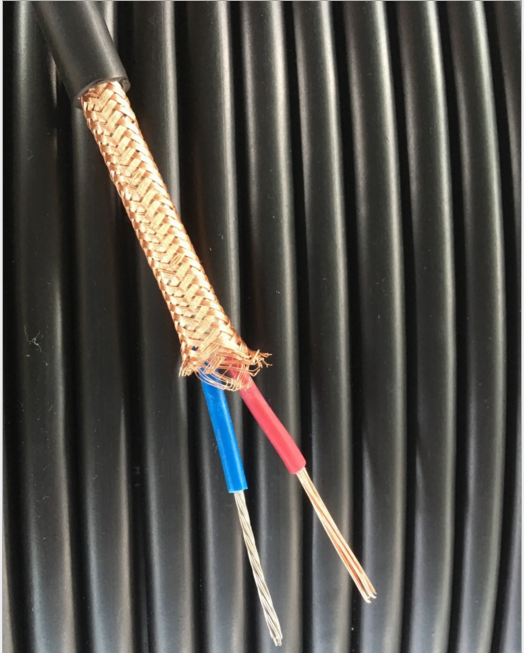

低烟无卤阻燃电缆 WDZ-RYY WDZ-RYYP

型号

规格

导体根数

结构

实际截面

折数

近似密度公斤/KM

标称外径/下限mm

外径上限

WDZ-RYY	0.5*2C	28	0.14	0.43	0.86	34	5.4	5.8
WDZ-RYY	0.5*3C	28	0.14	0.43	0.86	44	5.7	6.1
WDZ-RYY	0.5*4C	28	0.14	0.43	0.86	55	6.2	6.6
WDZ-RYY	0.5*5C	28	0.14	0.43	0.86	66	6.8	7.2
WDZ-RYY	0.5*6C	28	0.14	0.43	0.86	76	7.4	7.8

WDZ-RYY	0.75*22C	42	0.14	0.65	0.86	338	15.1	17.1
WDZ-RYY	0.75*23C	42	0.14	0.65	0.86	353	15.8	17.8
WDZ-RYY	0.75*24C	42	0.14	0.65	0.86	365	15.8	17.8

WDZ-RYY	8.0*2C	100	0.31	7.55	0.94	265	14.0	15.0
WDZ-RYY	8.0*3C	100	0.31	7.55	0.94	365	14.9	15.9



WDZ-RYYP	0.5*2C	28	0.14	48.0	5.8	6.4
WDZ-RYYP	0.5*3C	28	0.14	59.1	6.1	6.7
WDZ-RYYP	0.5*4C	28	0.14	72.5	6.7	7.3
WDZ-RYYP	0.5*5C	28	0.14	86.6	7.4	8

WDZ-RYYP	0.75*20C	42	0.14	352.4	14.6	15.8
WDZ-RYYP	0.75*21C	42	0.14	368.8	14.8	17.2
WDZ-RYYP	0.75*22C	42	0.14	393.5	15.7	18.1

WDZ-RYYP	8.0*2C	100	0.31	316.7	14.4	15.8
WDZ-RYYP	8.0*3C	100	0.31	424.7	15.4	17.8
