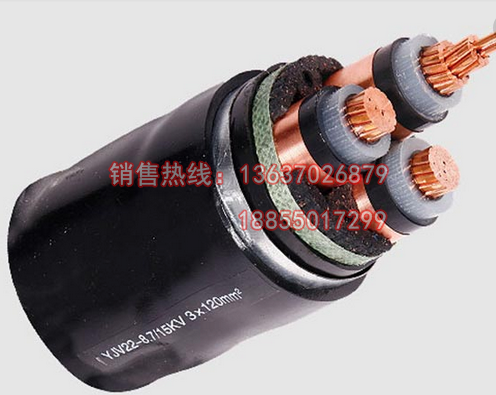

YJV-8.7/15kv -3*120高压电力电缆

   YJV-8.7/15kv -3*120高压电力电缆按GB12706《额定电压35V及以下铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要按******电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。

YJV-8.7/15kv -3*120高压电力电缆适用范围：

YJV-8.7/15kv -3*120高压电力电缆适用于工频额定电压3.6/6kv～26/35kv输配电线路作配送电能子用

YJV-8.7/15kv -3*120高压电力电缆使用特性：

工频额定电压U0/U为3.6/6kv～26/35kv。

电缆导体的***高允许工作温度：90℃。

短路时（***长时间不超过5s）电缆导体的***高温度不超过2500C

电缆敷设时环境温度应不低于00C。

电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。

电缆额定电压的选择

 电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um）kv表示。
U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U－电缆设计用的导体间的额定工频电压；
Um－设备可承受的“***高系统电压”的***大值。

三相系统用电缆的U0值推荐如下表：

YJV-8.7/15kv  3*120高压交联电力电缆外径及参数

U kv	U m kv	U 0 * kv
		A 和 B 类系统 System categories A and B	C 类系统 Systems categories C
6	7.2	3.6	6
10	12	6	8.7
15	17.5	8.7	12
20	24	12	18
30	36	18	－
35	40.5	21	26

A类系统──该类系统任何一相导体与地和接地导体接触时，能在1min内与系统分离
B类系统──该类系统仅包括单相接地故障短时运行的条件，接地故障时间应不超过1h, 但在任何情况下，***长不超过8h每年接地故障总持续时间不超过125h；
C类系统──不属于A类、B类的系统。

、电缆的型号

型号	名称	适用范围
YJV	铜芯交联聚乙烯绝缘氯乙烯护套电力电缆	室内、隧道及电缆沟等场所，不能承受机械外力。单芯电缆不允许敷设在磁性管道中。
YJLY	铝芯交联聚乙烯绝缘乙烯护套电力电缆
YJY	铜芯交联聚乙烯绝缘氯乙烯护套电力电缆
YJLY	铝芯交联聚乙烯绝缘氯乙烯护套电力电缆

产品参数:

导体标称截面	绝缘   厚度	护套   厚度	电缆近似外径	电缆近似重量	20℃   导体	电缆载流量		短路电流
					直流   电阻	在空   气中	直埋土壤中	导 体	屏蔽层
									铜带	铜丝
mm 2	mm	mm	mm	kg/km	Ω/km	A	A	KA	KA	KA
3×25	3.4	2.4	48	3190	0.727	120	125	3.69	2.958	-
3×35	3.4	2.5	50	3731	0.524	140	155	5.15	2.958	-
3×50	3.4	2.6	53	4396	0.387	165	180	7.31	2.958	-
3×70	3.4	2.7	57	5198	0.268	210	220	10.2	2.958	-
3×95	3.4	2.9	62	6350	0.193	355	265	13.8	2.958	-
3×120	3.4	3	65	7257	0.153	290	300	17.4	2.958	-
3×150	3.4	3.1	69	8383	0.124	330	340	21.7	2.958	-
3×185	3.4	3.2	72	9741	0.0991	375	380	26.7	2.958	-
3×240	3.4	3.3	78	11854	0.0754	435	435	34.6	3.301	-
3×300	3.4	3.4	84	14861	0.0601	495	485	43.1	3.301	-
