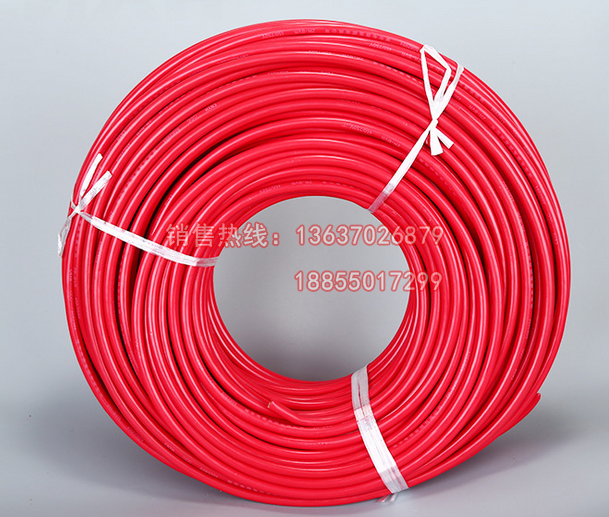

AGG-5 AGG-15 AGG-20硅橡胶安装线

AGG-5  AGG-15  AGG-20硅橡胶安装线产品说明

一.执行标准：AGG-5  AGG-15  AGG-20硅橡胶安装线按企业标准制造。

二.AGG-5  AGG-15  AGG-20硅橡胶安装线用途：AGG-5  AGG-15  AGG-20硅橡胶安装线适用于发电、冶金、化工工业等高温环境移动电器用设备之间电器连接.

型号	标准截面	导体结构	绝缘厚度		外径
			AGR-1	AGR   AGRP	AGR-01	AGR	AGRP
AGR-1   AGR   AGRP	0.06	7/0.10	0.4	0.7	1.33	2.06	2.78
	0.12	7/0.15	0.4	0.7	1.52	2.24	2.88
	0.20	12/0.15	0.4	0.7	1.72	2.44	3.17
	0.30	16/0.15	0.5	0.7	2.07	2.55	3.28
	0.40	23/0.15	0.5	0.7	2.30	2.78	3.51
	0.50	28/0.15	0.5	0.7	2.43	2.92	3.64
AGR   AGRP	0.75	42/0.15	-	0.7	-	3.22	3.95
	1.0	32/0.20	-	0.7	-	3.40	4.11
	1.5	30/0.25	-	0.7	-	3.76	4.49
	2.0	64/0.20	-	0.8	-	4.48	5.20
	2.5	49/0.25	-	1.0	-	5.43	6.16
	4	56/0.30	-	1.0	-	6.34	7.06
	6	84/0.30	-	1.0	-	7.25	7.98
	10	84/0.40	-	1.0	-	8.71	9.44

三、AGG-5  AGG-15  AGG-20硅橡胶绝缘高压安装线：

AGG-5  AGG-15  AGG-20适用于电视接收机行输出变压器高压输出，连接高压整流硅与显像管高压柜，以及其它电子仪器仪表内部作高压安装及讯号连接作用。电线的长期工作温度≤180℃.

型号	标准截面	导体结构	绝缘厚度	外径
AGG-5	0.2	7/0.20	1.0	2.4~2.7
AGG-12	0.2	7/0.20	1.3	2.9~3.2
AGG-15	0.2	7/0.20	1.7	3.7~4.0
AGG-20	0.2	12/0.15	1.8	3.9~4.2
AGG-25	0.2	12/0.25	2.8	5.8~6.2
AGG-30	0.2	12/0.25	2.2	6.5~7.0

五、AGG-5 AGG-15 AGG-20硅橡胶安装线的工作条件

1、电缆额定电压U0/U分别为：450/750V、0.6/1kV、1.8/6kV、15/30 kV。
2、电缆导体的长期允许工作温度分别为：电压等级450/750V为70℃；电压等级0.6/1kV、1.8/6kV 、15/30 kV为90℃。
3、电缆导体直流电阻符合GB/T 3956中第5种软铜导体的规定。
4、电缆敷设时的环境温度，普通型：-25℃，耐寒型：-40℃，耐严寒型：-55℃。
5、电缆的***小弯曲半径为电缆直径的6倍。

六、AGG-5 AGG-15 AGG-20硅橡胶安装线的吊运和保管：

1、电缆运输应不得使电缆盘处于平放位置；不得作长距离滚动；不得遭受冲撞、挤压和任何机械损伤；长途运输时应防止长时间曝晒。
2、运输或滚动电缆盘前，须***保证电缆盘牢固，电缆绕紧。滚动时须***顺着电缆盘上的箭头指示或电缆的缠紧方向进行。
3、电缆应集中分类存放，并应标明型号、电压、规格、长度。电缆存放处不得积水。
4、电缆在保管期间，电缆盘及包装应完成，标志应齐全，封端应严密。当有缺陷时应及时处理。

七、AGG-5 AGG-15 AGG-20硅橡胶安装线的安装敷设

1、电缆在放线时，张力应均匀，以免电缆扭曲，使绝缘线芯产生裂绞，导致事故发生。
2、做电缆头时，要严格按******电力施工规范使用专用工具。
3、电缆在安装过程中一旦发现机械损伤，在条件允许的情况下，请务必对电缆进行相应的检查，以确认电缆绝缘是否损坏。
4、电缆敷设前应按下列要求进行检查：
4.1电缆型号、规格、电压应符合设计。电缆外观应无损伤，绝缘良好，电缆应经试验合格。
4.2应根据设计和实际路径，计算每根电缆长度，合理安排每盘电缆，减少电缆接头。
4.3在带电区域内，安装敷设电缆，应有可靠的安全措施。
