                 耐火电缆的结构特点及分类

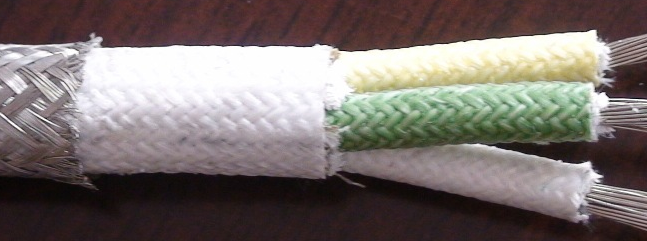

耐火电缆的结构和普通电缆基本相同，不同之处在于耐火电缆的导体采用耐火性能好的铜导体(铜的熔点为1083℃)，并在导体和绝缘层间增加耐火层。耐火层由多层云母带绕包而成。因为不同云母带的允许工作温度差异较大，因此电缆耐火性能的关键是云母带。

耐火电缆按******实验标准（GB12666-99）可分为二个等级：NHA、NHB；在一般产品命名中，NHA通常用GNH表示，属称高耐火电缆。NHB在一般耐火产品中表示为NH。

B类电缆能够在750℃～800℃的火焰中和额定电压下耐受燃烧至少90min而电缆不被击穿(即3A保险丝不熔断)。在改进耐火层制造工艺和增加耐火层等方法的基础上又研制了A类耐火电缆，它能够在950℃～1 000℃的火焰中和额定电压下耐受燃烧至少90min而电缆不被击穿(即3A保险丝不熔断)。

A类耐火电缆的耐火性能优于B类。另外，矿物绝缘电缆是耐火电缆中性能较优的一种，它是由铜芯、铜护套、氧化镁绝缘材料加工而成的，简称MI(minerl insulated cables)电缆。该电缆完全由无机物构成耐火层，而普通耐火电缆的耐火层是由无机物与一般有机物复合而成，因此MI电缆的耐火性能较普通耐火电缆更优且不会因燃烧而分解产生腐蚀性气体。MI电缆具有良好的耐火特性且可以长期工作在250℃高温之下，同时还有防爆、耐腐蚀性强、载流量大、耐辐射、机械强度高、体积小、重量轻、寿命长、无烟的特点。但价格贵、工艺复杂、施工难度大，在油灌区、重要木结构公共建筑、高温场所等耐火要求高且经济性可以接受的场合，可采用这种耐火性能好的电缆
