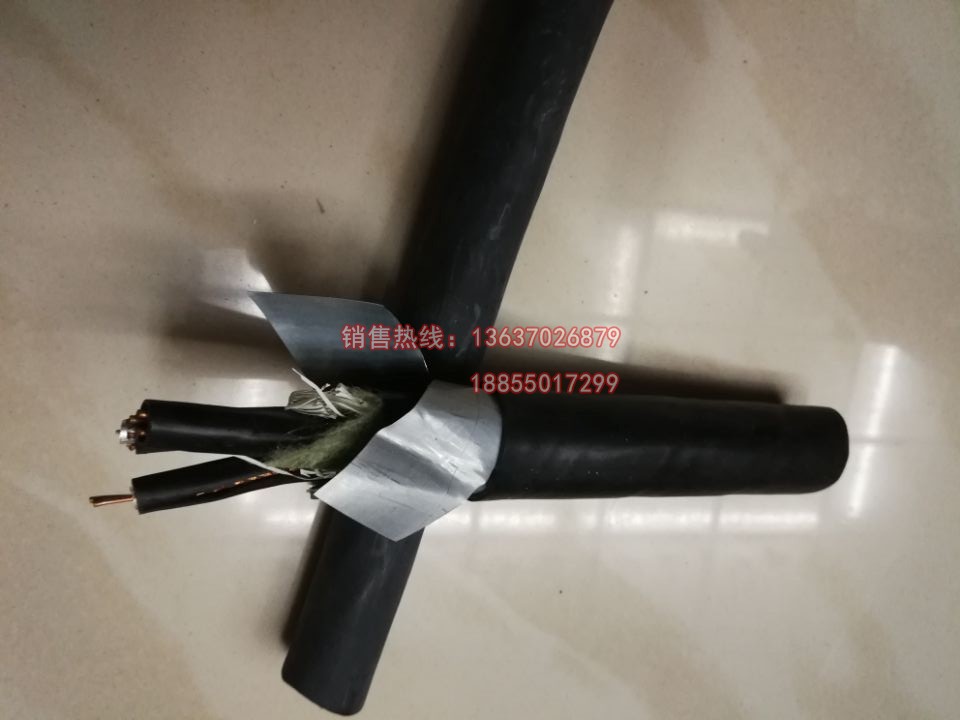

WDZR-PGYP2-23 WDZR-PGYP2-03屏蔽信号电缆

一、WDZR-PGYP2-23 WDZR-PGYP2-03屏蔽信号电缆用途
  WDZR-PGYP2-23 WDZR-PGYP2-03屏蔽信号电缆适用于额定电压交流500V或直流1000V及以下轨道电路信号系统中传输轨道电路信号，或某些自动装置用固定敷设的电缆，也可用作同步环线（SYA）室外的控制电缆。
二、WDZR-PGYP2-23 WDZR-PGYP2-03屏蔽信号电缆型号表示方法：

    系列代号
     轨道电路信号电缆 …………………… PG
    型式代号
     铜导体 …………………… T（省略）
     聚乙烯绝缘 …………………… Y
     铜带屏蔽 …………………… P2
     聚乙烯外护套 …………………… 03
     铝塑粘结综合护套 …………………… A
     铝护套 …………………… L
     钢带铠装聚乙烯护套 …………………… 23
三、WDZR-PGYP2-23 WDZR-PGYP2-03屏蔽信号电缆标记：
    规格
    WDZR-PGYP2-23 WDZR-PGYP2-03屏蔽信号电缆的规格以缆芯芯数表示。规格为：4、8、12、16、20、24、28、32、36、40、44、48、52、56、60。
    规格代号为
    电缆标称星绞线组数×4×导线标称直径。四、型号及名称（表1）

型   号	名           称
WDZR-PGYP2/23	铜芯聚烯烃绝缘铜带屏蔽钢带铠装聚乙烯外护套低烟无卤阻燃轨道电路信号电缆
WDZR -PGYA23	铜芯聚烯烃绝缘综合护套钢带铠装聚乙烯外护套低烟无卤阻燃轨道电路信号电缆
WDZR -PGY23	铜芯聚烯烃绝缘钢带铠装聚乙烯外护套低烟无卤阻燃轨道电路信号电缆
WDZR -PGY03	铜芯聚烯烃绝缘聚乙烯外护套低烟无卤阻燃轨道电路信号电缆
WDZR -PGYL23	铜芯聚烯烃绝缘铝护套钢带铠装聚乙烯外护套低烟无卤阻燃轨道电路信号电缆
WDZR -PGYP2/03	铜芯聚烯烃绝缘铜带屏蔽聚乙烯外护套低烟无卤阻燃轨道电路信号电缆
WDZR -PGYA	铜芯聚烯烃绝缘综合护套低烟无卤阻燃轨道电路信号电缆

五、WDZR-PGYP2-23 WDZR-PGYP2-03屏蔽信号电缆技术性能
    1）导体采用符合GB3953规定的软圆铜线，标称直径为1.4mm。
    2）绝缘采用无卤聚乙烯塑料，并制成红、绿、白、兰四种颜色。
    3）线组采用上述颜色的四根不同的绝缘线芯绞合成星型四线组，不同绞合节距的四线组疏绕不同颜色的非吸湿性丝带加以区分。
    4）缆芯
    a）除四芯电缆外,其它规格的缆芯外层绞合方向均为右向,相邻层绞向相反。
    b）电缆A端线组排序符合Q/321023KLA65-2001的规定。
    c）缆芯外包覆符合GB/13849.3规定的聚酯纤维阻水带，再包覆阻燃玻璃丝带。
    d）缆芯内所用填充物为阻燃玻璃丝绳。
    5）屏蔽根据电缆不同性能要求采用纵包方式纵包铜层厚度为0.1mm的铜塑复合带、铝层厚度为0.2mm铝塑复合带或铝护套。
      PE内护-采用低烟、无卤、阻燃PE料
      铠装层-采用符合GB4175规定的镀锌钢带，其标称厚度为0.3mm
      PE外护套-采用低烟、无卤、阻燃PE护套料
    6）电缆的电气性能应符合表2规定。

序号	项目	单位	指标	换算公式
1 1.1 1.2	直流电阻20℃时   单根导体直流电阻 不大于   工作线组导体直流电阻不平衡 不大于	Ω %	11.9 2	L/1000
2	绝缘电阻 不小于	GΩ	5	1000/L
3 3.1 3.2	电容 800Hz或1kHz   工作电容 不大于   任******缘线芯对连接到地的   其他绝缘线芯间电容 不大于	nF	50 100	L/1000
4 4.1 4.2	电容耦合   四芯组内边-边K1 ***大值 不大于   相邻四芯组间   边-边K9-K12 ***大值 不大于	pF	400 300	L/500
5	对外来地电容不平衡   边-地ea1、ea2 ***大值 不大于	pF	800	L/500
6	800Hz时主电路衰耗 不大于	dB	0.44	L/1000
7	绝缘耐压 50Hz 2min导-导/导-铠装	V	2500/ 2500	--

六、WDZR-PGYP2-23 WDZR-PGYP2-03屏蔽信号电缆使用特性
    1 电缆的使用环境温度为-20～+70℃。
    2 电缆导体的长期允许工作温度应不超过70℃。
    3 电缆敷设环境温度应不低于-10℃。
    4 屏蔽型电缆可用于需要设置屏蔽的电气化轨道电路区段。
    5 铝护套电缆具有良好的屏蔽作用，可用于电气化轨道电路区段的干线或强电干扰地区。
    6 电缆的允许弯曲半径：非铠装型电缆应不小于电缆外径的10倍；铠装型电缆应不小于电缆外径的15倍。
七、WDZR-PGYP2-23 WDZR-PGYP2-03屏蔽信号电缆交货长度
    500m及以上的电缆不少于总交货长度的50%；50m至250m的短段电缆交货长度不超过总交货长度的5%。
    电缆长度计量误差应不超过±0.5%。
    根据双方协议，允许以任何长度电缆交货。
