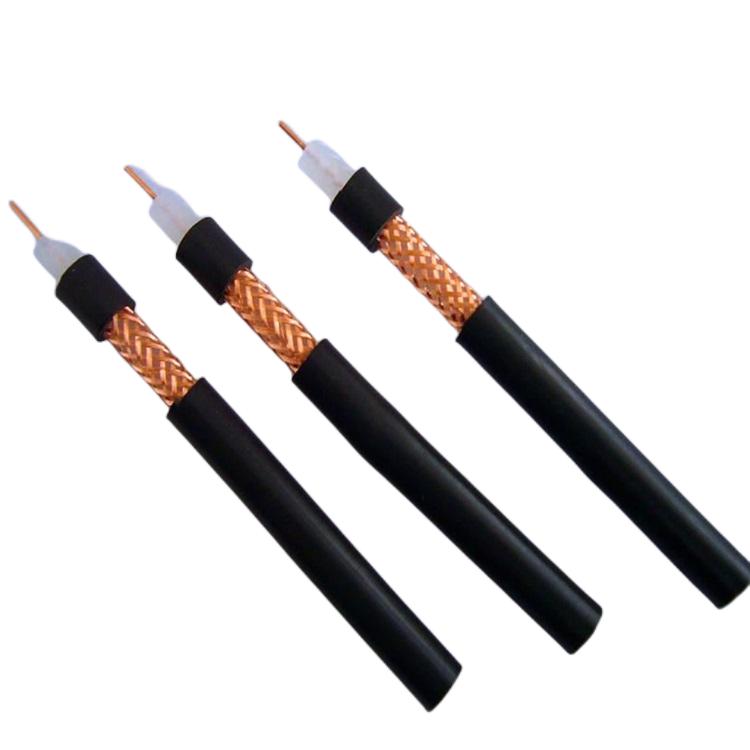

同轴射频电缆SYWV-75-5 SYWV-75-7

产品用途：同轴射频电缆SYWV-75-5 SYWV-75-7主要用于有线电视系统和HFC光纤—同轴电缆传输数据、语音和图像信号。
产品特点：具有性能稳定、电压驻波比小、衰减小、纵向密封性好、弯曲性好、接收频道宽、衰减小、结构均匀性好、抗干扰性能好、防潮能力强的特点。　
主要产品型号、规格



产品型号	产品名称	执行标准
SYWV-75-5 SYWV-75-7 SYWV-75-9	电视分配系统用物理发泡聚乙烯绝缘聚氯乙烯护套同轴电缆	GY/T135-1998
SYWY-75-7 SYWY-75-9 SYWY-75-12	电视分配系统用物理发泡聚乙烯绝缘聚乙烯护套同轴电缆

同轴射频电缆SYWV-75-5 SYWV-75-7产品主要技术参数



序号	项目	单位	技术参数
			***小	标称	***大	***小	标称	***大	***小	标称	***大	***小	标称	***大
1	内导体	mm	0.98	1.00	1.02	1.64	1.66	1.68	2.12	2.15	2.18	2.74	2.77	2.80
2	绝缘外径	mm	4.60	4.80	5.00	7.00	7.25	7.50	8.75	9.00	9.25	11.20	11.50	11.80
3	外导体	mm			5.8			8.3			10.3			12.8
4	缆芯介质强度	KV	1.6			1.6			1.6			1.6
5	绝缘电阻	MΩ.Km	5000			5000			5000			5000
6	护套介电强度	KV	3.0			5.0			3.0			5.0
7	特性阻抗	Ω	72.0		78.0	72.5		77.5	72.5		77.5	73.5		77.0
8	衰减常数 5MHz 50MHz 200MHz 550MHz 800MHz 1000MHz （20℃）	dB/100m dB/100m dB/100m dB/100m dB/100m dB/100m			2.2 4.8 9.7 16.8 20.3 24.2			1.5 3.2 6.4 10.7 13.3 15.1			1.2 2.4 5.0 8.5 10.4 11.9			0.7 1.9 3.9 6.7 8.2 9.5
9	回波损耗 VHF UHF	dB dB	20.0 18.0			20.0 18.0			20.0 18.0			20.0 18.0
10	屏蔽衰减 5MHz 50MHz 200MHz 500MHz 800MHz	dB dB dB dB dB	60 60 70 70 70			60 60 70 70 70			60 60 70 70 70			90 90 100 100 100
