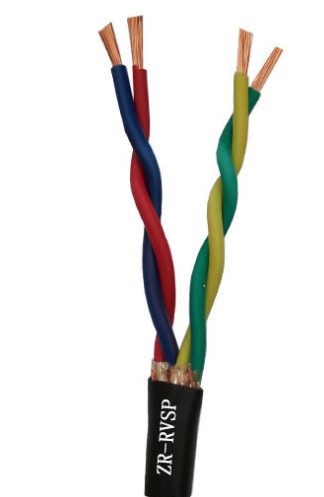

RVVSP-2*2*1.5双绞屏蔽电缆

RVVSP-2*2*1.5双绞屏蔽电缆适用范围：

RVVSP-2*2*1.5双绞屏蔽电缆适用于交流额定电压450/750V及以下的动力、日用电器、仪器、仪表、电讯设备，照明电路以及自动化装置的固定敷设，连接用软线，安装用软线以及干扰较强的场合用屏蔽电线，根据使用环境的需要还可生产此类电线电缆的阻燃类(ZR)、高阻燃类(GZR)，耐温类(90℃、105℃、200℃、250℃)、耐火类(NH)、交联类(YJ)产品。

　　　

屏蔽双绞线型号、名称型号结构组合方式：(注：阻燃型电缆在型号前加“ZR”；耐火型加“NH”)

　　　1)　 ZR-RVVSP聚氯乙烯绝缘聚氯乙烯护套双绞铜丝编织屏蔽电缆；R—软结构电缆，　V—聚氯乙烯塑料(PVC)，　S—双绞型，　P—铜丝编织屏蔽；　450/750V，　1-24对，　0.5-10mm²，　敷设在室内，电缆沟、管道等固定场合。

　　　2)　RYVSP聚乙烯绝缘聚氯乙烯护套双绞铜丝编织屏蔽电缆；R—软结构电缆，Y—聚乙烯(PE)，V—聚氯乙烯塑料(PVC)，　S—双绞型，P—铜丝编织屏蔽；450/750V，　1-24对，　0.5-10mm²，　敷设在室内，电缆沟、管道等固定场合。

3)　RYYSP聚乙烯绝缘聚乙烯护套双绞铜丝编织屏蔽电缆；R—软结构电缆，Y—聚乙烯(PE)，S—双绞型，P—铜丝编织屏蔽；450/750V，　1-24对，　0.5-10mm²，　敷设在室内，电缆沟、管道等固定场合，防潮性能高。

　　　4)　RVVSP22聚氯乙烯绝缘聚氯乙烯护套双绞铜丝编织屏蔽钢带铠装电缆；R—软结构电缆，　V—聚氯乙烯塑料(PVC)，　S—双绞型，　P—铜丝编织屏蔽，22—钢带铠装；　450/750V，　1-24对，　0.5-10mm²，　敷设在室内，电缆沟、管道、直埋等固定场合。

　　　5)　RYVSP22聚乙烯绝缘聚氯乙烯护套双绞铜丝编织屏蔽钢带铠装电缆；R—软结构电缆，Y—聚乙烯(PE)，V—聚氯乙烯塑料(PVC)，　S—双绞型，P—铜丝编织屏蔽，22—钢带铠装；450/750V，　1-24对，　0.5-10mm²，　敷设在室内，电缆沟、管道、直埋等固定场合。

　　　6)　RYYSP23聚乙烯绝缘聚氯乙烯护套双绞铜丝编织屏蔽钢带铠装电缆；R—软结构电缆，Y—聚乙烯(PE)，S—双绞型，P—铜丝编织屏蔽，23—钢带铠装；450/750V，　1-24对，　0.5-10mm²，　敷设在室内，电缆沟、管道、直埋等固定场合，防潮性能高。

RVVSP-2*2*1.5双绞屏蔽电缆规格

规格	芯数×标称截面（m㎡）	绝缘厚度规定值（mm）	护套厚度规定值（mm）	编织屏蔽密度≥%	平均外径（mm）		20℃时导体电阻大值Ω/Km	70℃时导体电阻小值MΩ.Km
					上限	下限
RVVSP 1×2×7/0.15	1×2×0.12	0.4	0.6	80	3.7	4.9	158	0.016
RVVSP 1×2×12/0.15	1×2×0.20	0.4	0.6	80	4.1	5.3	92.3	0.013
RVVSP 1×2×16/0.15	1×2×0.30	0.5	0.6	80	4.8	6.2	69.2	0.014
RVVSP 1×2×16/0.20	1×2×0.50	0.5	0.6	80	5.3	6.8	39.0	0.012
RVVSP 1×2×24/0.20	1×2×0.75	0.5	0.6	80	5.8	7.4	26.0	0.010
RVVSP 1×2×32/0.20	1×2×1.0	0.6	0.6	80	6.4	8.2	19.5	0.010
RVVSP 2×2×7/0.15	2×2×0.12	0.4	0.6	80	4.5	5.8	158	0.016
RVVSP 2×2×12/0.15	2×2×0.20	0.4	0.6	80	4.9	6.2	92.3	0.013
RVVSP 2×2×16/0.0.15	2×2×0.30	0.5	0.6	80	5.5	7.0	69.2	0.014
RVVSP 2×2×16/0.20	2×2×0.50	0.5	0.7	80	5.8	7.8	39.0	0.012
RVVSP 2×2×24/0.20	2×2×0.75	0.5	0.7	80	6.6	8.6	26.0	0.010
RVVSP 2×2×32/0.20	2×2×1.0	0.6	0.8	80	7.4	9.4	19.5	0.010
RVVSP 4×2×7/0.15	4×2×0.12	0.4	0.8	80	5.1	7.1	158	0.016
RVVSP 4×2×12/0.15	4×2×0.20	0.4	0.8	80	5.6	7.6	92.3	0.013
RVVSP 4×2×16/0.15	4×2×0.30	0.5	0.8	80	6.7	8.7	69.2	0.014
RVVSP 4×2×16/0.20	4×2×0.50	0.5	0.8	80	7.9	9.9	39.0	0.012
RVVSP 4×2×24/0.20	4×2×0.75	0.5	0.9	80	9.4	11.4	26.0	0.010
RVVSP 4×2×32/0.20	4×2×1.0	0.6	1.0	80	1.04	12.5	19.5	0.010
