- 产品名称：丁腈耐寒扁平电缆YVFB YVFPB
- 添加时间：2018-05-06 16:51:07
- 推荐度：
丁腈耐寒扁平电缆YVFB YVFPB
一、丁腈耐寒扁平电缆YVFB YVFPB概述：
丁腈耐寒扁平电缆YVFB YVFPB具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、船舶、港口等行业。分相屏蔽丁晴扁平电缆适用于作变频器供电电缆。
二：丁腈耐寒扁平电缆YVFB YVFPB产品执行标准：
耐低温Ding jing扁电缆按企业标准制造。阻燃性能试验执行GB12666.5-90规定
三、丁腈耐寒扁平电缆YVFB YVFPB使用特性：
1. 电缆安装敷设温度应不低于-25℃
2.交流额定电压：U0/U 0.6/1KV
***高工作温度： 105℃
***低环境温度：固定敷设-40℃
四：丁腈耐寒扁平电缆YVFB YVFPB基本型号及名称：
表1
型号 | 产品名称 |
YVFB | Ding jing绝缘和护套移动用扁平软电缆 |
YVFPB | Ding jing绝缘和护套铜编织屏蔽移动用扁平软电缆 |
备注：阻燃型扁电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。
五：丁腈耐寒扁平电缆YVFB YVFPB代号名称和含义：
表2
代号 | 代号含义 |
Y | 移动用系列 |
VF | Ding jing绝缘和护套 |
P | 铜编织屏蔽 |
B | 扁型 |
六：丁腈耐寒扁平电缆YVFB YVFPB主要技术指标：
1．成品电缆导体（R类）直流电阻（符合GB3956规定）参照附录A表2。
2．20℃时绝缘电阻不小于50MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

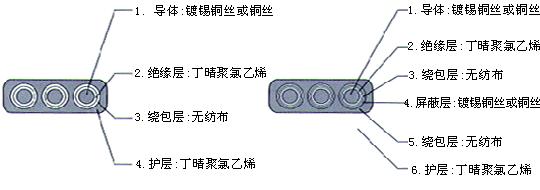

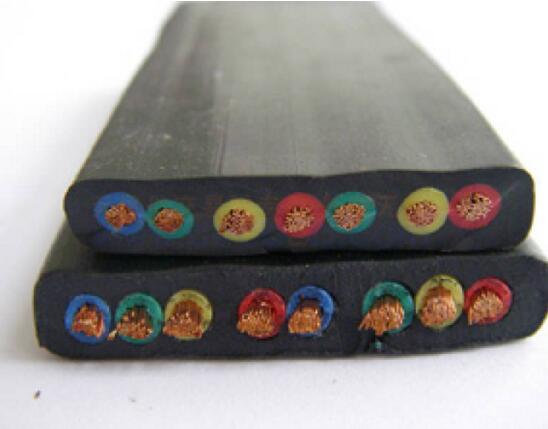

七：结构示意图：
YVFB YVFPB
八：基本电缆规格及结构参数：
线芯*标称截面（mm2） | 导体结构 （根数*直径） mm | 电缆***大外径（mm） |
YVFB | ||
2*1.5 | 48*0.20 | 11.4*7.5 |
2*2.5 | 51*0.25 | 14.0×9.0 |
2*4 | 82*0.25 | 15.8×9.5 |
2*6 | 123*0.25 | 18.2×10.8 |
2*10 | 204*0.25 | 21.5×12.5 |
2*16 | 323*0.25 | 24.2×13.9 |
2*25 | 513*0.25 | 28.5×16.2 |
2*35 | 722*0.25 | 31.8×18.1 |
2*50 | 1026*0.25 | 36.6×20.5 |
2*70 | 1406*0.25 | 41.6×23.3 |
2*95 | 486*0.50 | 47.3×26.3 |
2*120 | 608*0.50 | 50.8×28.1 |
2*150 | 760*0.50 | 56.3×31.2 |
3*1.5 | 48*0.20 | 15.8*7.5 |
3*2.5 | 51*0.25 | 18.8×9.0 |
3*4 | 82*0.25 | 21.6×9.5 |
3*6 | 123*0.25 | 25.8×11.3 |
3*10 | 204*0.25 | 32.1×13.2 |
3*16 | 323*0.25 | 34.2×14.9 |
3*25 | 513*0.25 | 42.3×18.2 |
3*35 | 722*0.25 | 46.2×19.1 |
3*50 | 1026*0.25 | 55.8×22.0 |
3*70 | 1406*0.25 | 66.8×26.8 |
3*95 | 486*0.50 | 70.2×28.0 |
3*120 | 608*0.50 | 85.5×36.0 |
3*150 | 760*0.50 | 95.0×35.1 |
4*1.5 | 48*0.20 | 20.5*7.5 |
4*2.5 | 945*0.50 | 25.8×9.0 |
4*4 | 82*0.25 | 29.4×9.5 |
4*6 | 123*0.25 | 34.1×11.8 |
4*10 | 204*0.25 | 40.4×12.9 |
4*16 | 323*0.25 | 45.9×15.6 |
4*25 | 513*0.25 | 54.1×18.1 |
4*35 | 722*0.25 | 58.6×20.2 |
4*50 | 1026*0.25 | 83.0×26.5 |
3×4+2.5 | 82*0.25/51*0.25 | 30.6×10.7 |
3×6+4 | 123*0.25/82*0.25 | 31.0×12.8 |
3×10+6 | 204*0.25/123*0.25 | 35.0×12.9 |
3×16+6 | 323*0.25/123*0.25 | 41.3×15.6 |
3×25+10 | 513*0.25/204*0.25 | 49.1×18.1 |
3×35+10 | 722*0.25/204*0.25 | 64.2×20.2 |
3×50+16 | 1026*0.25/323*0.25 | 80.2×23.4 |
3×70+25 | 1406*0.25/513*0.25 | 85.3×27.2 |
3×95+35 | 486*0.50/722*0.25 | 97.6×29.7 |
3×120+35 | 608*0.50/722*0.25 | 107.1×31.9 |
5*1.5 | 48*0.20 | 25.5*7.5 |
5*2.5 | 51*0.25 | 32.0*9.0 |
5*4 | 82*0.5 | 37.5*10 |
6*1.5 | 48*0.20 | 31*7.5 |
6*2.5 | 51*0.25 | 40.9*9.0 |
6*4 | 82*0.5 | 42.0*10 |
7*1.5 | 48*0.20 | 32.0*7.0 |
7*2.5 | 51*0.25 | 41.0*9.0 |
7*4 | 82*0.25 | 44.0*10.0 |
8*1.5 | 48*0.20 | 38.5*7.8 |
8*2.5 | 51*0.25 | 48.0*8.0 |
8*4 | 82*0.25 | 51.0*10.6 |
10*1.5 | 48*0.20 | 44.5*7.8 |
10*2.5 | 51*0.25 | 59.0*9.0 |
10*4 | 82*0.25 | 65.2*11.0 |
12*1.5 | 48*0.20 | 59.5*8.5 |
12*2.5 | 51*0.25 | 70.0*8.5 |
12*4 | 82*0.25 | 80.2*11.0 |
