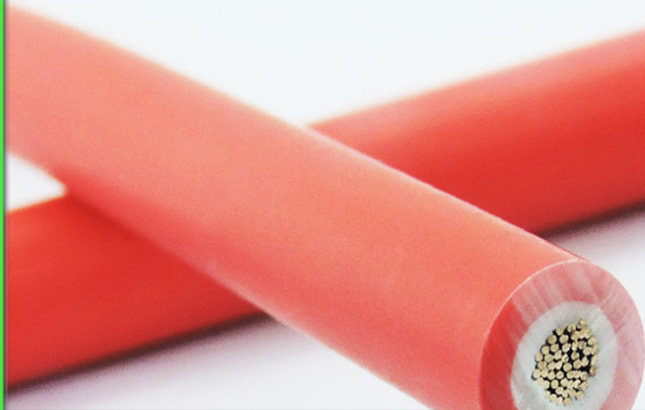

硅橡胶电缆 YGCR-1*70

 硅橡胶电缆 YGCR-1*70： 硅橡胶电缆 YGCR-1*70产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温（高寒）环境下电气

 一： 硅橡胶电缆 YGCR-1*70产品特点

     硅橡胶电缆 YGCR-1*70适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温（高寒）环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。

二： 硅橡胶电缆 YGCR-1*70产品执行标准:企业标准。
　　阻燃耐火特性试验执行GB12666-90要求
三： 硅橡胶电缆 YGCR-1*70使用特性
　　1. 交流额定电压：U0/U 0.6/1KV
　　***高工作温度： 180℃
　　***低环境温度：固定敷设-60℃
　　2. 电缆安装敷设温度应不低于-25℃。
　　3. 电缆允许弯曲半径：电缆***小为电缆外径的10倍
四：耐高温硅橡胶电缆YGC  YGCR基本型号及名称
　　表1

型号	产品名称
YGC	硅橡胶绝缘硅橡胶护套电力电缆
YGCR	硅橡胶绝缘硅橡胶护套移动用电力软电缆
YGCP	硅橡胶绝缘硅橡胶护套铜编织屏蔽电力电缆
YGC22	硅橡胶绝缘硅橡胶护套钢带铠装电力电缆
JGG	硅橡胶绝缘硅橡胶护套安装线
JGGR	硅橡胶绝缘硅橡胶护套移动用安装软线
JGGP	硅橡胶绝缘硅橡胶护套铜编织屏蔽安装线
JHXG	硅橡胶绝缘电机引接线

　　备注：阻燃型硅橡胶电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。

型号	产品名称
YGC	硅橡胶绝缘硅橡胶护套电力电缆
YGCR	硅橡胶绝缘硅橡胶护套移动用电力软电缆
YGCP	硅橡胶绝缘硅橡胶护套铜编织屏蔽电力电缆
YGC22	硅橡胶绝缘硅橡胶护套钢带铠装电力电缆
JGG	硅橡胶绝缘硅橡胶护套安装线
JGGR	硅橡胶绝缘硅橡胶护套移动用安装软线
JGGP	硅橡胶绝缘硅橡胶护套铜编织屏蔽安装线
JHXG	硅橡胶绝缘电机引接线

　　备注：阻燃型硅橡胶电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。
五：耐高温硅橡胶电缆YGC  YGCR代号名称和含义
　　表2

代号	代号含义
Y	系列代号（移动软电缆）
G	硅橡胶
C	重型
22	钢带铠装
P	铜编织屏蔽
R	多股绞合导体
J	电机引接线

六：主要技术指标
1.成品电缆导体（R类）直流电阻（符合GB3956规定）参照附录A表1和表2。
2.20℃时绝缘电阻不小于100MΩ/KM
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

产品采购咨询

七：耐高温硅橡胶电缆YGC  YGCR规格及结构参数

线芯*标称截面（mm2）	导体结构 （根数*直径） （B/R） mm	电缆***大外径（mm）		参考重量（kg/km）
		YGC JGGF	YGCR JGGFR	YGCR JGGFR	YGC22 JGG22
1*1.5	19*0.32/48*0.20	3.2	3.5	27.5
1*2.5	19*0.41/51*0.25	3.7	3.9	38.6
1*4	19*0.52/82*0.25	4.6	5.2	55.5
1*6	19*0.65/123*0.25	5.6	6.5	77.7
1*10	48*0.52/204*0.25	7.2	7.8	132
1*16	75*0.52/323*0.25	8.2	9.0	188
1*25	108*0.52/513*0.25	10.2	11.0	312
1*35	108*0.65/722*0.25	112	12.0	408
1*50	10*2.52/1026*0.25	13.5	14.5	554
1*70	19*2.16/1406*0.25	16.5	17.5	762
1*95	19*2.52/486*0.50	19.0	20.5	1045
1*120	24*2.52/608*0.50	20.0	22.0	1281
1*150	30*2.52/760*0.50	21.0	24.2	1612
1*185	37*2.52/945*0.50	25.0	28.0	1981
2*2.5	7*0.68/51*0.25	10.5	11.2	158	272
2*4	19*0.52/82*0.25	12	13.2	210	347
2*6	19*0.65/123*0.25	14.0	15.3	263	407
2*10	7*1.37/204*0.25	17.8	18.9	394	562
2*16	7*1.70/323*0.25	20.0	21.2	540	724
2*25	7*2.15/513*0.25	23.0	24.5	794	828
2*35	7*2.52/722*0.25	25.7	26.3	1037	1037
2*50	10*2.52/1026*0.25	26.0	27.5	1236	1385
2*70	19*2.16/1406*0.25	27.0	28.9	1647	1792
2*95	19*2.52/486*0.50	32.0	33.9	2189	2654
2*120	24*2.52/608*0.50	45.0	48.0	2640	3180
2*150	30*2.52/760*0.50	52.0	57.0	3280	3920
2*185	37*2.52/945*0.50	60.0	65.0	4006	4768
3*1.5	7*0.52/48*0.20	9.7	10.7	150	291
3*2.5	7*0.68/51*0.25	11.7	12.2	196	342
3*4	19*0.52/82*0.25	12.6	13.5	274	444
3*6	19*0.65/123*0.25	14.8	16.2	350	531
3*10	7*1.37/204*0.25	20.0	22.0	539	737
3*16	7*1.70/323*0.25	22.0	24.5	740	972
3*25	7*2.15/513*0.25	25.3	27.0	1139	1372
3*35	7*2.52/722*0.25	28.0	31.5	1480	1729
3*50	10*2.52/1026*0.25	32.0	37.5	1900	2405
3*70	19*2.16/1406*0.25	41.0	50.0	4061	3087
3*95	19*2.52/486*0.50	45.0	55.0	997	4003
3*120	24*2.52/608*0.50	50.0	60.0	4060	4887
3*150	30*2.52/760*0.50	60.0	65.0	5197	2995
3*185	37*2.52/945*0.50	65.0	70.0	6279	7262
3*4+1*2.5	19*0.52/82*0.25	14.5	15.5	320	481
3*6+1*4	19*0.65/123*0.25	16.2	17.8	423	597
3*10+1*6	7*1.37/204*0.25	21.0	23.0	630	827
3*16+1*10	7*1.70/323*0.25	23.0	25.0	888	1255
3*25+1*16	7*2.15/513*0.25	27.0	29.0	1375	1578
3*35+1*16	7*2.52/722*0.25	32.3	35.0	1690	1927
3*50+1*25	10*2.52/1026*0.25	36.0	40.0	2175	2760
3*70+1*35	19*2.16/1406*0.25	40.0	44.0	2950	3546
3*95+1*50	19*2.52/486*0.50	46.0	52.0	3950	4670
3*120+1*70	24*2.52/608*0.50	51.0	55.0	4800	5745
3*150+1*70	30*2.52/760*0.50	56.0	60.0	5810	6862
3*185+1*95	37*2.52/945*0.50	66.0	70.0	7200	8394
4*4	19*0.52/82*0.25	14.2	16.2	352	515
4*6	19*0.65/123*0.25	17.1	19.0	450	629
4*10	7*1.37/204*0.25	22.1	24.0	672	881
4*16	7*1.70/323*0.25	24.5	26.5	952	1176
4*25	7*2.15/513*0.25	27.0	31.5	1476	1673
4*35	7*2.52/722*0.25	33.0	35.5	1876	2142
4*50	10*2.52/1026*0.25	39.0	41.0	2392	2982
4*70	19*2.16/1406*0.25	41.0	44.0	3300	3871
4*95	19*2.52/486*0.50	47.0	50.0	4300	5094
4*120	24*2.52/608*0.50	49.0	54.0	5380	6187
4*150	30*2.52/760*0.50	56.0	60.0	6750	7596
4*185	37*2.52/945*0.50	68.0	72.0	8190	9194
我公司生产五芯等截面电缆和3+2结构电缆结构参数不在此表中。
