- 产品名称：IA-DJYPVP-2*2*1.5本安计算机电缆
- 添加时间：2023-11-08 15:35:58
- 推荐度：

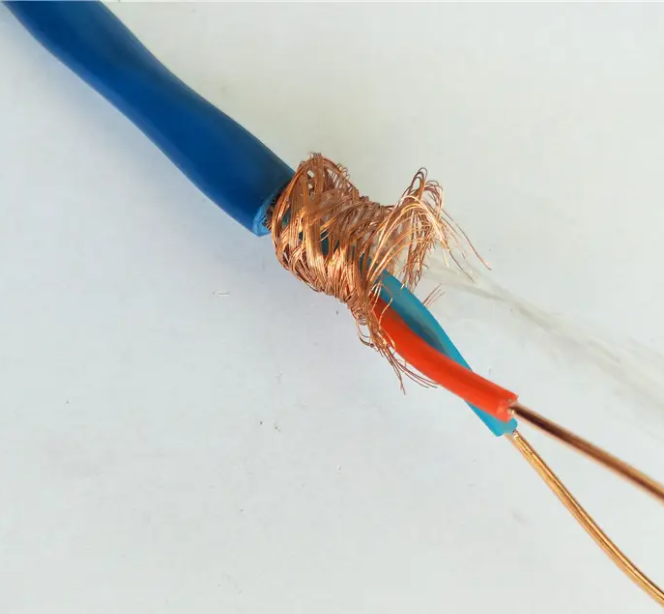

IA-DJYPVP-2*2*1.5本安计算机电缆
一：产品特点及用途
IA-DJYPVP-2*2*1.5本安计算机电缆适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化连接用电缆。电缆地线芯绝缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。
为了减少回路间的相互串扰和外部干扰，IA-DJYPVP-2*2*1.5本安防爆计算机电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。
二：IA-DJYPVP-2*2*1.5本安计算机电缆产品执行标准：TICW 06-2009 （等效采用英国BS5308标准）
阻燃执行GB12666-90标准
三：IA-DJYPVP-2*2*1.5本安计算机电缆使用特性
1． 交流额定电压：U0/U 300/500KV
2． ***高工作温度：聚乙烯绝缘不超过70℃
交联聚乙烯绝缘90℃
低烟无卤阻燃聚烯烃70℃
低烟无卤阻燃交联聚烯烃90℃和125℃两种
聚全氟乙丙烯（F46）绝缘不超过200℃
进口可溶性聚四氟乙烯（PFA）不超过260℃
3． ***低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-25℃。
4． 电缆安装敷设温度应不低于0℃（高温型不低于-25℃）。
5． 电缆允许弯曲半径：非铠装电缆***小为电缆外径的6倍
铜带屏蔽或钢带铠装电缆***小为电缆外径的12倍
四：基本型号及名称
1．聚乙烯绝缘聚氯乙烯护套本质安全电路甬计算机屏蔽电缆（包括本安用DCS电缆）
IA-DJYPV（R）P | 聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套本安用计算机屏蔽（软）电缆 |
IA-DJYP2V（R）P2 | 聚乙烯绝缘铜塑复合带绕包分屏铜带总屏聚氯乙烯护套本安用计算机屏蔽（软）电缆 |
IA-DJYP3V（R）P3 | 聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套计算机屏蔽（软）电缆 |
阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，屏蔽可采用镀锡铜丝，基本型号略 | |
2．交联聚乙烯绝缘聚氯乙烯护套计算机用屏蔽电缆（包括DCS电缆）
IA-DJYJPV（R）P | 交联聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套本安用计算机屏蔽（软）电缆 |
IA-DJYJP2V（R）P2 | 交联聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套本安用计算机屏蔽（软）电缆 |
IA-DJYJP3V（R）P3 | 交联聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套本安用计算机屏蔽（软）电缆 |
阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，屏蔽可采用镀锡铜丝，基本型号略 | |
3．低烟无卤阻燃聚烯烃绝缘和护套计算机用屏蔽电缆（包括DCS电缆）
IA-DJYDPYD（R）P | 低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏总屏本安用计算机屏蔽（软）电缆 |
IA-DJYDP2YD（R）P2 | 低烟无卤阻燃聚烯烃绝缘和护套铜带绕包分屏总屏本安用计算机屏蔽（软）电缆 |
IA-DJYDP3YD（R）P3 | 低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏本安用计算机屏蔽（软）电缆 |
阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，屏蔽可采用镀锡铜丝，基本型号略 | |
4．氟塑料绝缘本安用耐高温防腐计算机电缆
IA-DJF46PVP | F46绝缘聚氯乙烯护套铜丝编织分屏加总屏本安用耐高温防腐计算机电缆 |
IA-DJF46PVRP | F46绝缘聚氯乙烯护套铜丝编织分屏加总屏本安用耐高温防腐计算机软电缆 |
IA-DJF46GPG | F46绝缘硅橡胶护套铜丝编织分屏加总屏本安用耐高温防腐计算机电缆 |
IA-DJF46GPGR | F46绝缘硅橡胶护套铜丝编织分屏加总屏本安用耐高温防腐计算机软电缆 |
IA-DJF4F46P-2 | F46绝缘和护套铜带分屏加总屏本安用耐高温防腐计算机电缆 |
IA-DJF4F46P2-2 | F46绝缘和护套铜带分屏加总屏本安用耐高温防腐计算机电缆 |
阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，基本型号同上。 | |
五：IA-DJYPVP-2*2*1.5本安防爆计算机电缆代号名称和含义
表2
项目 | 代号 | 说明 |
阻燃特性 | ZR | 分A、B、C级阻燃 |
系列代号 | IA-DJ | 本安用计算机电缆（包括DCS电缆） |
绝缘材料 | Y | 聚乙烯 |
YJ | 交联聚乙烯 | |
YD | 低烟无卤阻燃聚烯烃 | |
F（F46） | 聚全氟乙丙烯 | |
护套材料 | YD | 低烟无卤阻燃聚烯烃 |
V | 聚氯乙烯 | |
G | 硅橡胶 | |
屏蔽材料 | P | 铜丝编织屏蔽 |
P1 | 镀锡铜丝屏蔽 | |
P2 | 铜带绕包屏蔽 | |
P3 | 铝塑绕包屏蔽 | |
铠装材料 | 22 | 钢带铠装聚氯乙烯护套 |
32 | 钢丝铠装聚氯乙烯护套 | |
导体结构 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 | |
规格 | 对数1-37 | |
每对芯数2-3 | ||
导体线芯截面0.5-2.5 |
六：IA-DJYPVP-2*2*1.5本安防爆计算机电缆主要技术指标
性能项目 | 单位 | 指标 | ||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | ||
工作电容（1KZ） | PF/M | ≤60 | ≤70 | ≤80 | ≤90 | |
电容不平衡 | PF/M | ≤1 | ||||
分布电感 | μh/m | ≤0.6 | ||||
电感电阻比 | μh/Ω | ≤15 | ≤25 | ≤35 | ≤50 | |
电磁干扰感应电压（干扰磁场400A/M） | MV | ≤5 | ||||
静电感应电压（静电电压20KV） | V | ≤1 | ||||
辐射场透入强度（干扰场200Mz,120db） | db | ≤66 | ||||
20℃绝缘电阻 | MΩ.KM | ≥5000（氟塑料绝缘不低于500） | ||||
试验电压 | V | 2000 1min | ||||
阻燃耐火性能试验 | 符合GB12666-90要求 | |||||
七：基本电缆规格及结构参数
1：聚乙烯绝缘本安用计算机电缆
说明书A3-32-A3-35
2：氟塑料绝缘本安用耐高温计算机电缆
对数＊对绞组芯数＊标称截面（mm2） | 近似外径mm | |||
IA-DJF46P2VP2 IA-DJF46P2GP2 | IA-DJF4F46P2-2 IA-DJF4F46P-2 | IA-DJF46PVP IA-DJF46PGP | IA-DJGPGP IA-DJGPVFP | |
1＊2＊0.5 | 8.8 | 8.2 | 8.2 | 10.8 |
1＊2＊0.75 | 9.1 | 8.5 | 8.5 | 11.2 |
1＊2＊1.0 | 9.6 | 9.0 | 9.0 | 11.6 |
1＊2＊1.5 | 10.0 | 9.4 | 9.4 | 12.2 |
1＊2＊2.5 | 12.0 | 11.0 | 11.0 | 14.5 |
2＊2＊0.5 | 16.2 | 14.7 | 14.5 | 19.0 |
2＊2＊0.75 | 17.3 | 16.5 | 16.3 | 20.3 |
2＊2＊1.0 | 18.4 | 18.4 | 17.3 | 21.4 |
2＊2＊1.5 | 20.5 | 18.8 | 19.0 | 23.5 |
2＊2＊2.5 | 21.8 | 19.8 | 20.7 | 24.5 |
3＊2＊0.5 | 15.9 | 14.5 | 14.8 | 18.9 |
3＊2＊0.75 | 17.2 | 15.9 | 16.3 | 20.3 |
3＊2＊1.0 | 18.8 | 17.7 | 17.4 | 21.5 |
3＊2＊1.5 | 22.0 | 19.9 | 20.3 | 24.2 |
3＊2＊2.5 | 23.8 | 21.5 | 21.7 | 26.8 |
4＊2＊0.5 | 17.1 | 15.3 | 15.8 | 20.2 |
4＊2＊0.75 | 18.2 | 16.6 | 17.1 | 21.1 |
4＊2＊1.0 | 19.5 | 18.2 | 18.3 | 23.5 |
4＊2＊1.5 | 21.1 | 20.3 | 20.9 | 26.1 |
4＊2＊2.5 | 24.2 | 21.6 | 23.0 | 28.4 |
5＊2＊0.5 | 18.8 | 18.2 | 18.6 | 24.8 |
5＊2＊0.75 | 20.2 | 19.8 | 20.0 | 27.5 |
5＊2＊1.0 | 22.6 | 21.2 | 21.4 | 27.8 |
5＊2＊1.5 | 25.2 | 24.7 | 24.1 | 30.3 |
5＊2＊2.5 | 28.8 | 26.5 | 26.6 | 31.8 |
7＊2＊0.5 | 18.5 | 17.2 | 17.4 | 22.2 |
7＊2＊0.75 | 20.2 | 18.8 | 19.0 | 23.8 |
7＊2＊1.0 | 23.1 | 21.5 | 21.1 | 26.5 |
7＊2＊1.5 | 24.2 | 23.5 | 23.6 | 28.5 |
7＊2＊2.5 | 28.1 | 26.4 | 26.6 | 31.8 |
10＊2＊0.5 | 22.2 | 20.2 | 20.1 | 24.4 |
10＊2＊0.75 | 23.5 | 22.5 | 22.2 | 28.8 |
10＊2＊1.0 | 26.2 | 24.3 | 22.5 | 30.1 |
10＊2＊1.5 | 30.6 | 28.1 | 29.0 | 34.2 |
10＊2＊2.5 | 34.1 | 31.5 | 31.5 | 37.5 |
12＊2＊0.5 | 23.6 | 21.2 | 22.0 | 29.0 |
12＊2＊0.75 | 26.2 | 23.6 | 24.2 | 31.2 |
12＊2＊1.0 | 28.5 | 25.8 | 26.8 | 35.5 |
12＊2＊1.5 | 31.9 | 30.2 | 30.2 | 38.5 |
12＊2＊2.5 | 35.1 | 33.6 | 33.9 | 42.2 |
14＊2＊0.5 | 22.1 | 18.5 | 19.0 | 30.2 |
1＊3＊0.5 | 9.3 | 8.7 | 8.7 | 11.3 |
1＊3＊0.75 | 9.5 | 9.5 | 9.0 | 11.7 |
1＊3＊1.0 | 10.0 | 9.5 | 9.5 | 12.1 |
1＊3＊1.5 | 10.5 | 9.9 | 9.9 | 12.7 |
1＊3＊2.5 | 12.0 | 12.0 | 11.0 | 15.0 |
2＊3＊0.5 | 17.0 | 15.9 | 15.9 | 20.0 |
2＊3＊0.75 | 18.3 | 17.5 | 17.3 | 21.3 |
2＊3＊1.0 | 19.4 | 18.4 | 18.3 | 22.4 |
2＊3＊1.5 | 21.5 | 19.8 | 20.0 | 24.5 |
2＊3＊2.5 | 22.8 | 20.8 | 21.7 | 25.5 |
3＊3＊0.5 | 16.9 | 15.5 | 15.8 | 19.9 |
3＊3＊0.75 | 18.2 | 16.9 | 17.3 | 21.3 |
3＊3＊1.0 | 19.8 | 18.7 | 18.4 | 22.5 |
3＊3＊1.5 | 22.0 | 19.9 | 20.3 | 24.2 |
3＊3＊2.5 | 22.8 | 22.5 | 22.7 | 26.8 |
4＊3＊0.5 | 18.1 | 16.3 | 16.8 | 22.2 |
4＊3＊0.75 | 19.2 | 17.6 | 18.1 | 23.1 |
4＊3＊1.0 | 20.5 | 19.2 | 19.3 | 24.5 |
4＊3＊1.5 | 23.1 | 21.3 | 21.9 | 27. 1 |
4＊3＊2.5 | 25.2 | 25.6 | 24.0 | 29.4 |
5＊3＊0.5 | 19.8 | 15.2 | 18.6 | 26.8 |
5＊3＊0.75 | 21.9 | 21.8 | 21.0 | 28.5 |
5＊3＊1.0 | 23.6 | 23.2 | 23.4 | 29.8 |
5＊3＊1.5 | 26.2 | 25.7 | 25.1 | 31.3 |
5＊3＊2.5 | 30.8 | 28.5 | 28.6 | 34.8 |
7＊3＊0.5 | 19.5 | 19.2 | 19.4 | 23.2 |
7＊3＊0.75 | 21.2 | 19.8 | 20.0 | 24.8 |
7＊3＊1.0 | 23.9 | 22.5 | 22.1 | 27.5 |
7＊3＊1.5 | 25.2 | 24.5 | 24.6 | 29.5 |
7＊3＊2.5 | 29.1 | 27.4 | 27.6 | 32.8 |
10＊3＊0.5 | 24.2 | 27.2 | 27.1 | 30.4 |
10＊3＊0.75 | 26.5 | 25.5 | 25.2 | 31.8 |
10＊3＊1.0 | 29.8 | 28.6 | 27.7 | 34.6 |
10＊3＊1.5 | 32.6 | 31.1 | 31.0 | 36.2 |
10＊3＊2.5 | 36.1 | 34.5 | 34.5 | 40.5 |
