伴热电缆-JFB-30/3J
1. 伴热电缆-JFB-30/3J工作原理
根据焦耳定律开知，电流通过导线不断的放出能量，形成一条连续的、发热均匀的电伴热带。伴热电缆-JFB-30/3J是采用一种耐高温塑料为外护套、镍铬丝作为发热材料的特殊伴热产品。并联恒功率电伴热带发热功率选择范围为2～40W/m，***高管道伴热温度可达205℃。该系列伴热材料的伴热量与工作电压、发热芯线和电伴热带长度有关。适用于0～205℃伴热、防冻的管道以及复杂的特殊管道设备等。
5.1优点
*伴热电缆-JFB-30/3J是一种新型的电伴热产品，它与自限温电伴热带相比，其***大特点是发热稳定，功率不受环境的变化而变化。因此特别适用于石油、化工、电力、码头、消防等行业的输送管线及贮罐伴热应用，并能在0～205℃状态下、快速起动，温度均匀，因每一局部皆可因其被伴热处的温度变化自动调节。 * 安装维护简单、全天服务，自动化水平高，运行及维护费用低。
* 安全可靠、用途广、不污染环境、寿命长。
2、伴热电缆-JFB-30/3J技术性能指标
2.1产品基本参数
HWL并联恒功率电热带
2.1.1规格型号：JFB - 30/3J
温度等级：高温型
电压等级：380V
标称功率：30W/m±5％；
2.2产品性能参数
6.2.1温度范围：
***高工作温度： 180℃；
***高承受温度： 205℃；
6.2.2施工温度：***低-40℃；
6.2.3绝缘电阻：常温20℃时，测试绝缘电阻大于20MΩ；
6.2.4启动电流： 无
2.3适用条件
2.3.1周围空气温度
***高温度：50℃；
***低温度：-40℃；
日照强度：0.5W/cm2（风速3.4m/s）；
2.3.2多年平均相对湿度：48%；
2.3.3地震烈度7度；
峰值加速度0.15g；
2.3.4***大积雪深度：35cm；
2.3.5***大覆冰厚度：30mm（风速3.5m/s）。

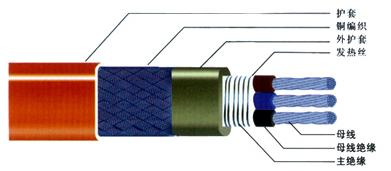

2.4 并联恒功率电热带结构
2.4.1 母线：铜芯线；
2.4.2 绝缘层：耐高温塑料；
2.4.3 屏蔽层：铝镁合金丝，覆盖密度80%；
2.4.4 内(外) 护套层: 耐高温塑料；
2.4.5 发热材料：镍铬丝。
2.5 并联恒功率电热带应用
并联恒功率电热带可在设计范围下长期连续使用，其额定输出功率随测温元件输出信号的改变，由控制箱根据测温信号的变化进行自动调节，使电热带的电源得到控制，并能使管道温度控制到设定的范围内。
2.6技术数据表
并联恒功率电热带技术参数
序号 | 技术参数 | HWL2(Q)-J2-30 |
1 | ***高维持温度 （℃） | 180℃ |
2 | ***高承受温度 （℃） | 205℃ |
3 | 额定功率（W/m） | 30（W/m） |
4 | 额定电压（V） | 380V |
5 | 适用场所 （℃） | -40～205℃ |
6 | 母线材质 | 铜芯线 |
7 | 绝缘层材料 | 耐高温塑料 |
8 | 绝缘层厚度 mm | 0.65mm±0.02 mm |
9 | 发热材料 | 镍铬丝 |
10 | 护套层 | 耐高温塑料 |
11 | 屏蔽层 | 铝镁合金丝，覆盖密度80% |
