WDZ-BPYJYP-0.6/1KV低压电力电缆

一、WDZ-BPYJYP-0.6/1KV低压电力电缆产品用途

　 WDZ-BPYJYP-0.6/1KV低压电力电缆是根据变频器与电机相匹配的结构特点以及电磁兼容（EMC）、分布电容、波阻抗等技术要求一体化设计制造，符合现代变频器技术发展要求，并摒弃传统普通电力电缆原有结构而采用新型对称（3+3）屏蔽结构，是一种具有变频配套性好的产品，用于变频器与电机之间的电力传输，WDZ-BPYJYP1-0.6/1KV电力电缆参数：
二、WDZ-BPYJYP-0.6/1KV低压电力电缆型号名称

型 号	名 称
BPYJVP	铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频器用电力电缆
BPYJVP1	铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕屏蔽变频器用电力电缆
BPYJVP2	铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频器用电力电缆
BPYJVP1-2	铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用电力电缆
BPYJVP1-3	铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铝塑复合带屏蔽变频器用电力电缆
BPYJVP2/22	铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽铠带铠装变频器用电力电缆
WDZ-BPYJYP	铜芯交联聚乙烯绝缘铜丝编织屏蔽无卤低烟阻燃变频器用电力电缆
WDZ-BPYJYP1	铜芯交联聚乙烯绝缘铜丝缠绕屏蔽无卤低烟阻燃变频器用电力电缆
WDZ-BPYJYP2	铜芯交联聚乙烯绝缘铜带绕包屏蔽无卤低烟阻燃变频器用电力电缆
WDZ-BPYJYP1-2	铜芯交联聚乙烯绝缘铜丝缠绕铜带绕包屏蔽无卤低烟阻燃变频器用电力电缆
WDZ-BPYJYP1-3	铜芯交联聚乙烯绝缘铜丝缠绕铝塑复合带屏蔽无卤低烟阻燃变频器用电力电缆
WDZ-BPYJYP2/23	铜芯交联聚乙烯绝缘铜带绕包屏蔽钢带铠装无卤低烟阻燃变频器用电力电缆



三、WDZ-BPYJYP-0.6/1KV低压电力电缆型号规格

型号	芯数	电压等级/kV	主线芯标称截面/mm2	中性线芯标称截面/mm2
BPYJVP BPYJVP1 BPYJVP2 BPYJVP1-2 BPYJVP1-3 BPYJVP2/22 WDZ-BPYJYP WDZ-BPYJYP1 WDZ-BPYJYP2 WDZ-BPYJYP1-2 WDZ-BPYJYP1-3 WDZ-BPYJYP2/23	3+3	0.6/1	4 6 10 16 25 35 50 70 95 120 150 185 240 300	1.0 (0.75) 1.5(1.0) 2.5(1.5) 4(2.5) 4 6 10 10 16 25 25 35 50(35) 50

四、WDZ-BPYJYP-0.6/1KV低压电力电缆使用特性
　　1、电缆导体长期允许***高工作温度为90℃。
　　2、短路时（***长持续时间不超过5s），电缆导体***高温度不超过250℃
　　3、绕包屏蔽型电缆敷设的弯曲半径不小于电缆外径的15倍，缠绕屏蔽型电缆敷设的弯曲半径不小于电缆外径的20倍。

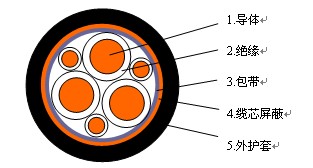

五、结构示意图



六、WDZ-BPYJYP-0.6/1KV低压电力电缆产品特性：
　　1、具有较小的绝缘介质损耗，具有优良的热老化性能；
　　2、具有较强的耐电压冲击性，能经受高速、频繁变频时的脉冲电压；
　　3、具有良好的屏蔽性能，其屏蔽传输阻抗在100MHz范围以内不大于1Ω/m；
　　4、电缆结构紧凑、圆整，用电安全性高，对称的三加三电缆结构设计，具有比四芯电缆更稳定的传输性能；
　　5、可降低变频器输出中存在的高次谐波的不良影响，降低电机噪声，提高电机的转矩效率；
　　6、可实现电机输入电源功率因素的改善，减轻其容量；
　　7、抑制了由于电源电压瞬间提升造成电容两端电压的升高，而使变频器产生过电压保护。
七、交货长度
　　1、交货电缆长度不小于100m，允许长度不小于20m的短电缆交货，其数量不超过交货长度的10%。
　　2、根据双方协议，允许任何长度的电缆交货。
　　3、长度计量误差不超过±0.5%。
